En esta guía te explicamos cómo conectar un foco proyector LED con sensor de movimiento de forma técnica y segura asegurando un funcionamiento óptimo del sistema.
Tabla de contenidos
¿Qué es un foco proyector LED exterior con sensor de movimiento?
Dentro de la gama de proyectores LED existen distintas variantes, y una de ellas es la que incorpora el sensor de movimiento. Este tipo de luminaria integra un detector que activa automáticamente el encendido cuando detecta variaciones térmicas generadas por personas, vehículos u objetos en movimiento dentro de su rango de cobertura.
El proyector LED exterior con sensor de movimiento es especialmente utilizado en:

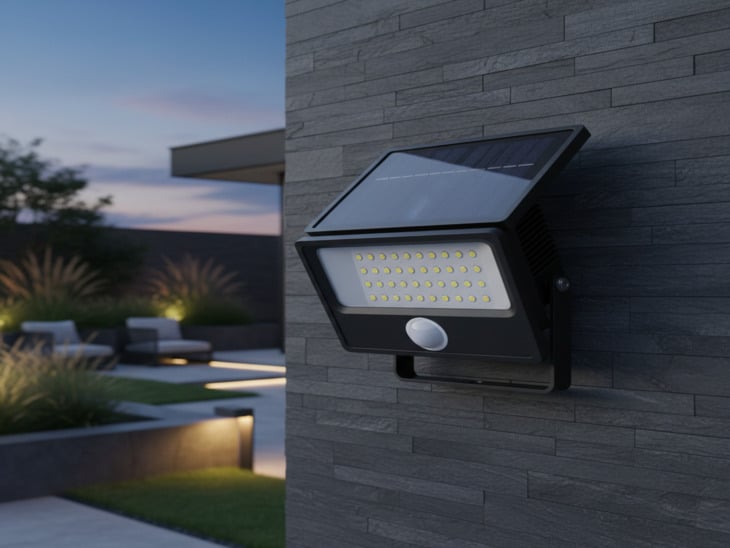

- Fachadas: En fachadas residenciales o comerciales, este se utiliza principalmente para iluminar accesos y puertas cuando detecta presencia. Su activación automática mejora la seguridad, actúa como elemento disuasorio ante intrusiones y facilita la visibilidad durante la noche sin necesidad de mantener la luz encendida de forma continua.
- Parkings: En parkings y garajes, este sistema permite que la iluminación se active únicamente cuando detecta vehículos o personas en movimiento. Esto reduce significativamente el consumo eléctrico frente a sistemas de encendido permanente, mejora la visibilidad en maniobras y aumenta la seguridad en zonas de tránsito intermitente.
- Naves industriales: En entornos industriales, el proyector se emplea en accesos y perímetros exteriores donde no se requiere iluminación constante. Su uso optimiza el consumo energético durante turnos nocturnos o periodos de baja actividad, garantizando iluminación inmediata cuando se detecta movimiento de operarios o vehículos.
- Jardines y zonas perimetrales: En jardines y perímetros residenciales refuerza la seguridad detectando presencia en zonas laterales o poco visibles. Además, aporta comodidad al encenderse automáticamente al paso de personas, evitando interruptores y reduciendo el gasto energético innecesario.
- Comunidades de propietarios: En comunidades residenciales, este tipo de proyector se instala en entradas de garaje y zonas comunes. Su activación automática mejora la percepción de seguridad entre vecinos y reduce los costes eléctricos comunitarios al evitar que las luminarias permanezcan encendidas toda la noche.
Si tienes dudas sobre cómo elegir un foco proyector con sensor de movimiento, te dejamos aquí una guía explicativa donde detallamos sus características y los aspectos clave que debes tener en cuenta antes de instalarlo.
¿Por qué es una solución tan eficiente?
Este tipo de proyectores combinan una elevada eficiencia lumínica con un sistema de encendido automático inteligente que solo se activa cuando detecta presencia. Esto reduce considerablemente las horas de funcionamiento innecesarias, optimiza el consumo energético y prolonga la vida útil del equipo. Además, al iluminarse de forma inmediata ante cualquier movimiento, mejora la visibilidad, reforzando la seguridad en accesos y zonas exteriores.
Productos recomendados
En Stock, entrega en 24/48h
11.95 €
Foco Proyector LED Solar 5W IP65 con Sensor de Movimiento PIR y Crepuscular
Ver Producto
En Stock, entrega en 24/48h
19.95 €
Foco Proyector LED Solar 7W IP65 con Sensor de Movimiento PIR y Crepuscular
Ver Producto
En Stock, entrega en 24/48h
39.95 €
Foco Proyector LED Solar 10W IP54 con Sensor de Movimiento PIR y Crepuscular
Ver Producto
En Stock, entrega en 48/72h
19.95 €
Foco Proyector LED Solar 5W IP65 con Sensor de Movimiento PIR y Crepuscular
Ver Producto
Componentes Necesarios para la Instalación
Antes de realizar la conexión, es imprescindible identificar correctamente los elementos del sistema:
Proyector LED con sensor
El equipo ya incorpora:
- Sensor: Es el encargado de detectar movimiento. Funciona identificando cambios en la radiación infrarroja que emiten las personas, vehículos u objetos con temperatura diferente al entorno. Cuando detecta una variación dentro de su ángulo y alcance configurado, envía la señal para que el proyector se encienda automáticamente.
- Electrónica de control: Recibe la señal del sensor y gestiona cuándo debe activarse o desactivarse el foco según los parámetros configurados. Además, estabiliza el funcionamiento general del equipo y coordina el encendido con el driver LED, evitando activaciones erráticas o parpadeos.
- Driver LED: Es el componente encargado de transformar la corriente alterna en corriente continua estable y adecuada para los chips LED. Regula la tensión y la intensidad para garantizar un funcionamiento eficiente, sin sobrecargas y con mayor vida útil del módulo LED.
- Sistema de regulación (TIME, LUX, SENS): Permite ajustar el comportamiento del proyector según las necesidades de la instalación
Protección eléctrica

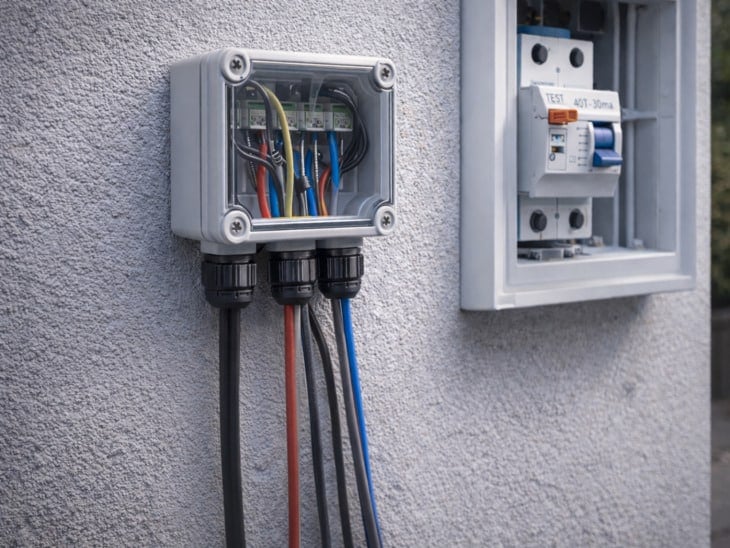

Para garantizar una instalación segura y duradera es fundamental contar con una protección eléctrica adecuada. Recomendamos que el circuito esté protegido por un interruptor diferencial frente a posibles derivaciones o contactos indirectos. En instalaciones exteriores, es imprescindible utilizar una caja de conexiones estanca y prensaestopas que aseguren el grado de protección IP del conjunto, evitando la entrada de humedad o polvo que puedan comprometer el funcionamiento del equipo.
Proceso de Instalación
A continuación, te explicamos de forma clara el procedimiento técnico siguiendo criterios profesionales.
- Cortar el suministro eléctrico
Antes de realizar cualquier manipulación en la instalación, es imprescindible cortar el suministro eléctrico desde el cuadro general, desconectando el magnetotérmico correspondiente al circuito donde se va a trabajar. Una vez bajado, se debe verificar la ausencia de tensión para asegurarse de que no circula corriente. Nunca se debe trabajar con tensión activa, ya que es uno de los errores más comunes en instalaciones domésticas y supone un riesgo real.
- Preparar el cableado
Dentro de la caja de conexión encontrarás habitualmente tres conductores: el marrón o negro, que corresponde a la fase (el cable que trae la corriente); el azul, que es el neutro; y el verde/amarillo, que es la toma de tierra. Antes de realizar la conexión del proyector LED con sensor de movimiento, pela ligeramente las puntas si es necesario y asegúrate de que el cobre quede limpio y bien firme, evitando hilos sueltos que puedan provocar falsos contactos o derivaciones.
- Conexión del proyector LED
En la parte trasera del foco encontrarás una regleta o bornera con tres conexiones claramente identificadas. Solo debes introducir cada cable en su borne correspondiente y asegurarte de que quede bien fijado. La clave en este tipo de proyector LED es que el detector ya está internamente cableado para interrumpir la fase de forma automática cuando detecta presencia. Con estos tres cables correctamente conectados, el sistema queda instalado y listo para funcionar.
- Fijación mecánica correcta
La instalación física del proyector es tan importante como la conexión eléctrica. Fija el soporte firmemente sobre una superficie sólida y estable, asegurándote de que el foco quede ligeramente inclinado hacia abajo para optimizar el haz de luz y la detección del sensor. Además, comprueba que las juntas y cierres estén correctamente sellados para mantener el grado de protección IP. Una fijación firme y bien ejecutada evita vibraciones, filtraciones y contribuye a prolongar la vida útil del equipo.
- Ajustar el sensor
Una vez conectada la corriente, el proyector se activará al detectar movimiento. Este sistema de regulación es clave para optimizar el rendimiento, evitando encendidos innecesarios y maximizando el ahorro energético.
Nuestros proyectores permiten ajustar:
| TIME | Tiempo que permanece encendido tras la última detección |
| LUX | Nivel de luz ambiental a partir del cual se activa. Si lo ajustas al mínimo, solo funcionará de noche. |
| SENSIBILIDAD | Sensibilidad o distancia de detección. Un ajuste profesional evita encendidos innecesarios y optimiza el ahorro energético. |
Errores comunes en la conexión
Aunque la conexión de proyector LED con sensor de movimiento integrado es un proceso sencillo, existen errores frecuentes que pueden afectar su funcionamiento, como no conectar la toma de tierra, no sellar correctamente la entrada de cables comprometiendo el grado IP, instalar el foco a una altura inadecuada, orientar el sensor hacia fuentes de calor o colocarlo frente a superficies reflectantes. Estas prácticas pueden provocar activaciones constantes, funcionamiento errático o incluso reducir la vida útil del equipo, afectando tanto a la eficiencia como a la seguridad de la instalación.
Recomendaciones técnicas profesionales

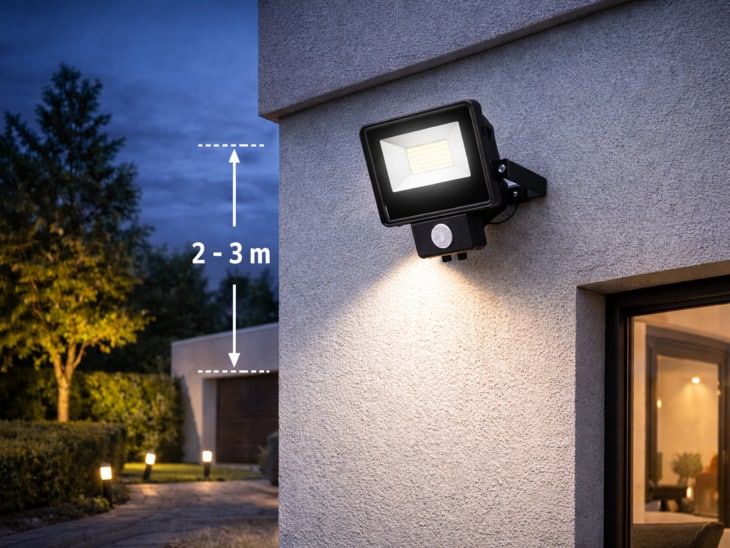

Para obtener el máximo rendimiento recomendamos instalarlo a una altura aproximada de entre 2 y 3 metros, asegurando que el ángulo de detección esté libre de obstáculos que puedan interferir en su funcionamiento. Es fundamental que el equipo disponga de una protección mínima IP65 para garantizar resistencia frente a polvo y humedad en exteriores. Además, aconsejamos una temperatura de color de 4000K para mejorar la visibilidad y la percepción de seguridad, así como dimensionar correctamente la potencia según el espacio a iluminar, evitando excesos innecesarios de consumo. Si tienes dudas sobre cuál es la potencia adecuada para tu proyector LED exterior, te dejamos una guía que puede ayudarte a elegir la opción más adecuada según el modelo y las necesidades de iluminación.
¿Cuándo es recomendable contratar un profesional?
Aunque hemos explicado claramente cómo conectarlo, es recomendable acudir a un instalador especializado cuando sea necesario modificar el cuadro eléctrico, se trabaje en altura o se trate de una instalación en entorno industrial. En estos casos, una intervención inadecuada puede comprometer tanto la seguridad como el correcto funcionamiento del sistema.
Una instalación profesional garantiza seguridad eléctrica real, mayor durabilidad del equipo y un rendimiento energético óptimo. Contar con técnicos especializados no solo minimiza riesgos, sino que asegura que el proyector funcione con la máxima eficiencia y fiabilidad a largo plazo.
Claves para un Funcionamiento Óptimo
La correcta conexión de este tipo de proyector LED es sencilla y altamente eficiente si se realiza adecuadamente. Un equipo bien instalado mejora la seguridad, reduce el consumo energético y aporta automatización inteligente en cualquier entorno exterior. No obstante, antes de la instalación también es fundamental definir correctamente el tipo de proyector LED exterior que necesitas.
Además, una instalación realizada siguiendo criterios técnicos adecuados garantiza un funcionamiento estable y prolonga la vida útil del sistema. Apostar por una correcta ejecución desde el inicio es la clave para obtener el máximo rendimiento y fiabilidad a largo plazo.
