Cables de una lámpara de techo: cómo identificarlos y conectarlos
Última actualización: 22/09/2026
Instalar una lámpara de techo puede parecer una tarea sencilla hasta que retiramos la luminaria antigua y encontramos varios cables saliendo del techo. Azul, marrón, negro, amarillo y verde… ¿Cuál corresponde a cada conexión? ¿Qué ocurre si aparecen tres cables? ¿Y si hay cuatro?
Antes de realizar cualquier conexión es fundamental identificar correctamente los cables de la lámpara de techo y entender qué función cumple cada uno. Conectar un conductor en el lugar equivocado puede provocar que la luminaria no funcione correctamente, que salte una protección del cuadro eléctrico o, en determinadas situaciones, generar un riesgo eléctrico.
En una instalación doméstica convencional, una lámpara de techo necesita fundamentalmente alimentación eléctrica para poder funcionar. En muchos casos también incorpora una conexión de protección a tierra.
Por este motivo, lo habitual es encontrar tres tipos de conductores: fase, neutro y tierra.
Cable
Color habitual
Función
Fase
Marrón o negro
Transporta la corriente hacia la luminaria
Neutro
Azul
Permite cerrar el circuito eléctrico
Tierra
Verde y amarillo
Conductor de protección
Otras fases o retornos
Negro, marrón o gris, según instalación
Pueden formar parte de circuitos adicionales o sistemas de conmutación
Estos colores sirven como referencia general en las instalaciones. Sin embargo, una vivienda antigua puede utilizar códigos diferentes y una instalación modificada anteriormente podría no respetar la identificación habitual.
Por eso, encontrar un cable azul no debería ser motivo suficiente para asumir automáticamente que se trata del neutro.

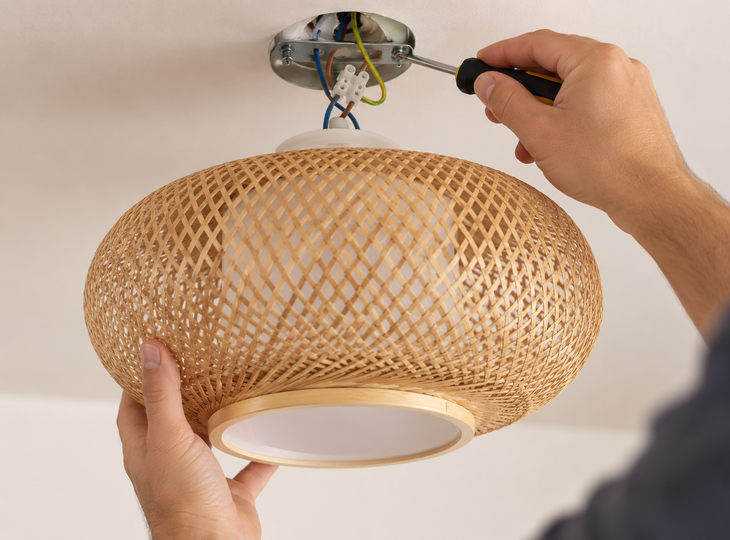

Cómo identificar los cables de una lámpara de techo
Antes de conectar una nueva luminaria conviene observar tanto los cables que salen del techo como las conexiones disponibles en la propia lámpara.
Muchas luminarias modernas incorporan una pequeña regleta o conector con indicaciones como L, N y el símbolo de tierra.
La letra L corresponde normalmente a la fase, mientras que N identifica el neutro. Si la luminaria necesita conexión a tierra, también aparecerá el terminal específico para el conductor de protección.
En otras lámparas salen directamente los conductores desde el cuerpo de la luminaria. En ese caso es frecuente encontrar un cable marrón para la fase, uno azul para el neutro y otro verde-amarillo para tierra. Sin embargo, no todas las luminarias tienen tres conexiones.
Algunos modelos presentan doble aislamiento y están diseñados para funcionar sin conexión de tierra. Este tipo de luminaria suele identificarse mediante el símbolo formado por dos cuadrados, uno dentro de otro. Si el techo dispone de conductor de tierra pero la luminaria no incorpora un terminal donde conectarlo, este conductor no debe unirse a fase ni a neutro. Debe quedar correctamente aislado dentro de un conector adecuado.
Cómo instalar una lámpara de techo con 3 cables
Si del techo salen tres cables y ya has identificado correctamente la función de cada uno, la conexión suele ser sencilla: cada conductor debe conectarse al terminal correspondiente de la luminaria siguiendo las indicaciones del fabricante.
Antes de realizar cualquier conexión, desconecta el circuito desde el cuadro eléctrico y comprueba que no exista tensión. Asegúrate también de que los conductores quedan bien sujetos, sin cobre expuesto y sin ejercer tensión sobre las conexiones.
Si necesitas realizar la instalación completa de la luminaria, incluyendo la retirada del modelo anterior, la colocación del soporte y la fijación final, consulta nuestra guía sobre cómo poner una lámpara de techo paso a paso.

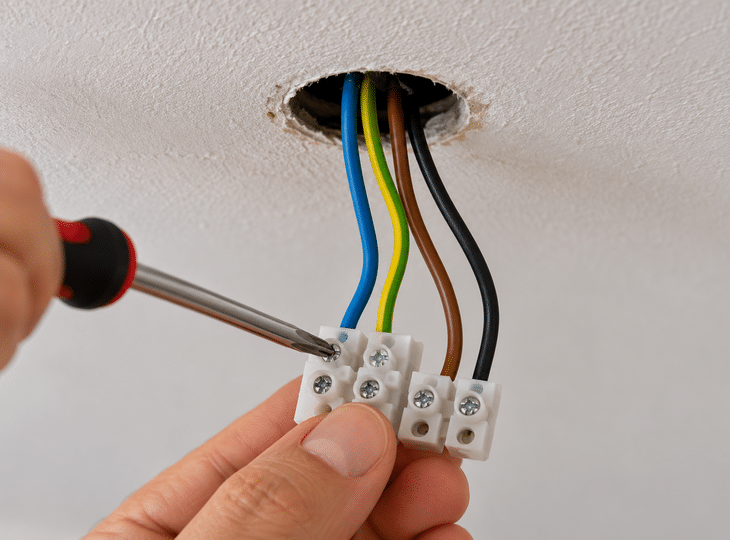

Una de las dudas más habituales durante una instalación aparece cuando retiramos la lámpara antigua y descubrimos cuatro conductores en lugar de tres.
Entonces surge una pregunta lógica: ¿cómo conecto una lámpara de techo con 4 cables si la luminaria solamente tiene dos o tres conexiones?
La respuesta es que el número de cables que encontramos en el techo no tiene por qué coincidir con el número de conexiones de la lámpara.
Ese cuarto conductor puede cumplir diferentes funciones dependiendo de cómo se haya diseñado la instalación eléctrica.
Por ejemplo, podría tratarse de un segundo retorno procedente de un interruptor doble. También puede formar parte del cableado que continúa hacia otro punto de luz o pertenecer a una configuración diferente realizada durante la instalación de la vivienda.
Por tanto, no deben conectarse los cuatro cables directamente a la lámpara simplemente porque estén presentes. Primero es necesario determinar cuál es la función de cada uno.
Cuatro cables con un interruptor doble
Una situación bastante común aparece cuando una luminaria antigua permitía encender diferentes grupos de bombillas de forma independiente.
Imagina, por ejemplo, una lámpara de techo con seis bombillas divididas en dos grupos. Un interruptor doble podría permitir encender tres bombillas con una tecla y las otras tres con la segunda.
En una configuración de este tipo pueden llegar al punto de luz dos retornos independientes, además del neutro y el conductor de protección.
Si sustituimos esa lámpara por un plafón LED de diseño que únicamente dispone de una entrada L y una entrada N, ya no podemos asumir que todos los conductores tengan que conectarse juntos.
Será necesario identificar cuál de los retornos se utilizará para alimentar la nueva luminaria y determinar qué debe hacerse con el conductor que ya no vaya a utilizarse.
Un conductor sobrante nunca debe quedar con el cobre expuesto dentro del techo. Debe terminarse y aislarse utilizando un sistema de conexión apropiado.
¿Por qué tienen 4 cables?
La presencia de cuatro cables no indica necesariamente que exista un problema. Puede deberse simplemente a la forma en la que se ha distribuido la instalación.
El punto de luz puede utilizarse como lugar de paso para otros conductores, puede existir un doble encendido o la instalación puede haberse modificado anteriormente.
Precisamente por esta razón conviene evitar una idea bastante extendida: conectar los cables únicamente haciendo coincidir colores.
Si aparecen dos cables marrones, negros o grises, no significa que puedan unirse automáticamente. Del mismo modo, si la distribución de colores resulta extraña o no coincide con la esperada, es preferible comprobar la instalación antes de continuar.
Esto es especialmente importante en viviendas antiguas, donde los conductores pueden seguir sistemas de identificación distintos a los actuales.
¿Qué ocurre si la lámpara solamente tiene dos cables?
También puede producirse la situación contraria: del techo salen tres cables, pero nuestra nueva lámpara solamente presenta dos. No tiene por qué faltar ninguna conexión.
Algunas luminarias están fabricadas con materiales y sistemas de aislamiento que hacen innecesaria una conexión de protección a tierra. En estos casos, la lámpara puede disponer únicamente de fase y neutro.
Si el conductor de tierra está presente en el techo pero la luminaria no tiene un terminal previsto para él, no debe conectarse a ninguno de los otros terminales. Debe quedar protegido de manera independiente dentro de un conector adecuado.
Nunca debe cortarse simplemente porque la nueva lámpara no lo utilice. Mantener el conductor disponible permite conservar correctamente la instalación y utilizarlo en el futuro si se instala otra luminaria que sí requiera puesta a tierra.
Errores habituales al conectar una lámpara de techo
Antes de conectar una lámpara de techo, conviene evitar algunos errores que pueden afectar tanto al funcionamiento de la luminaria como a la seguridad de la instalación.
Apagar solo el interruptor de pared: aunque la lámpara esté apagada, esto no garantiza que todos los conductores del punto de luz estén libres de tensión. Es necesario desconectar el circuito desde el cuadro eléctrico.
Confiar únicamente en el color de los cables: los colores ayudan a identificar los conductores, pero en instalaciones antiguas o modificadas pueden no seguir el código habitual.
Conectar todos los cables cuando aparecen cuatro: un cuarto cable no tiene por qué conectarse directamente a la luminaria. Puede corresponder a un segundo retorno, un doble encendido o formar parte de otro circuito.
Dejar conexiones flojas: un conductor mal introducido o parcialmente sujeto en el terminal puede provocar fallos intermitentes o calentamientos en el punto de conexión.
Dejar cobre expuesto: los conductores que no se utilicen deben quedar correctamente aislados y protegidos dentro de un conector adecuado.
Cómo conectar los cables de una lámpara de techo de forma segura
Conectar correctamente los cables de una lámpara de techo depende, sobre todo, de identificar la función de cada conductor y respetar las conexiones indicadas por el fabricante. Antes de comenzar, desconecta siempre la alimentación desde el cuadro eléctrico y comprueba que no exista tensión. Si encuentras más cables de los esperados, colores que no coinciden con la identificación habitual o no puedes determinar con seguridad qué función cumple cada conductor, evita realizar conexiones por prueba y error y recurre a un profesional.
