Cómo instalar un downlight LED paso a paso

Sustituir una luminaria antigua por un downlight LED o instalar uno nuevo es una de las mejoras más habituales en proyectos de iluminación. Sin embargo, antes de ponerlo en funcionamiento es importante realizar correctamente la conexión eléctrica, ya que de ella dependen tanto el rendimiento del equipo como la seguridad de la instalación.

A continuación te explicamos cómo conectar un downlight LED paso a paso, qué materiales son necesarios y cómo realizar cada conexión correctamente.

Qué debes saber antes de conectar un downlight LED

Antes de comenzar la instalación conviene conocer algunos aspectos técnicos que facilitarán el montaje y ayudarán a evitar problemas durante la conexión.

Tipos de downlights y sistemas de conexión

No todos los downlights LED se conectan exactamente igual. El sistema dependerá principalmente del tipo de luminaria y del driver que incorpore.

La mayoría de modelos actuales funcionan mediante un driver externo, encargado de transformar la corriente de la instalación eléctrica en la corriente adecuada para alimentar los LED. En estos casos, la red eléctrica se conecta primero al driver y este, a su vez, alimenta el downlight.

Antes de realizar cualquier conexión es recomendable comprobar el esquema eléctrico del producto para identificar correctamente las entradas y salidas del driver.

Herramientas y materiales necesarios

Disponer de las herramientas adecuadas permite realizar la instalación de forma más rápida y segura. Habitualmente serán necesarios:

• Destornillador aislado.
• Pelacables.
• Comprobador de tensión.
• Regletas o conectores rápidos.
• Escalera estable.
• Guantes de protección.

Además, conviene revisar que tanto el driver como el downlight sean compatibles entre sí y que la tensión de alimentación coincida con la de la instalación eléctrica.

Medidas de seguridad antes de empezar

Toda instalación eléctrica debe realizarse con la corriente completamente desconectada.

Lo más recomendable es bajar el interruptor correspondiente desde el cuadro eléctrico y comprobar posteriormente, mediante un comprobador de tensión, que realmente no llega corriente a los cables sobre los que se va a trabajar.

También es importante trabajar con las manos secas, utilizar herramientas con aislamiento y evitar realizar conexiones improvisadas o empalmes poco seguros.

Cómo realizar la conexión de un downlight LED

Una vez preparado el material y comprobadas las condiciones de seguridad, puede comenzar la instalación.

1. Desconectar la corriente eléctrica

El primer paso consiste en cortar completamente el suministro eléctrico.

Aunque pueda parecer evidente, este paso es imprescindible para evitar descargas eléctricas durante la manipulación del cableado.

Tras desconectar el circuito, conviene verificar nuevamente la ausencia de tensión antes de tocar cualquier conductor.

2. Retirar la luminaria antigua

Con la ayuda de una escalera extraemos la anterior luminaria de su emplazamiento y la desconectamos de la red eléctrica. Debemos retirar cualquier componente (transformador, reactancia, etc…) que acompañase al plafón o halógeno anterior, ya que nuestro downlight dispone de su propio driver.

En caso de que necesitáramos ampliar el agujero necesario para la instalación o realizar uno nuevo, nos ayudaríamos del taladro y su accesorio cortacírculos para perforar el techo.

3. Preparar el cableado

El siguiente paso consiste en preparar los cables de alimentación.

Si la instalación es nueva, será necesario pelar aproximadamente un centímetro del aislamiento de cada conductor para facilitar su conexión.

Normalmente encontraremos tres cables: Fase, neutro y toma de tierra. (Para más información consulta nuestro post sobre los colores de los cables eléctricos).

Es recomendable comprobar que el aislamiento de los conductores se encuentra en buen estado y que no existen zonas dañadas o deterioradas.

4. Conectar el driver

En la mayoría de downlights LED, la alimentación eléctrica llega primero al driver.

Los cables de fase y neutro deben conectarse en la entrada identificada normalmente como INPUT, AC IN o mediante los símbolos correspondientes de corriente alterna.

La salida del driver, marcada habitualmente como OUTPUT, se conecta posteriormente al downlight mediante el conector suministrado por el fabricante.

Es importante respetar las indicaciones del fabricante y no invertir conexiones cuando el equipo indique una polaridad determinada.

Además, nunca debe sustituirse un driver por otro incompatible únicamente porque tenga un tamaño similar. La corriente de salida, la potencia y el rango de funcionamiento deben ser compatibles con la luminaria.

5. Conectar el downlight al driver

Una vez alimentado el driver LED, se conecta el cable del propio downlight.

La mayoría de fabricantes incorporan conectores rápidos que únicamente requieren insertar ambas piezas hasta escuchar el clic de bloqueo.

En otros modelos puede ser necesario utilizar pequeños terminales o conectores específicos.

Antes de continuar, conviene comprobar que todas las conexiones han quedado firmes y que ningún conductor metálico permanece al descubierto.

6. Colocar el downlight en el techo

Con todas las conexiones realizadas, puede colocarse la luminaria en su ubicación definitiva.

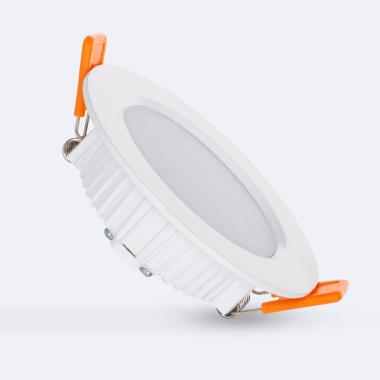

Los downlights incorporan normalmente dos muelles laterales que permiten fijarlos al falso techo ejerciendo presión sobre la placa. Basta con comprimir ambos muelles, introducir el cuerpo del downlight en el orificio y soltar suavemente para que quede firmemente sujeto.

Antes de introducir la luminaria, conviene comprobar que el diámetro del orificio es compatible con el modelo instalado. Si tienes dudas sobre las medidas o el tamaño más adecuado, puedes consultar nuestra guía sobre cómo elegir el diámetro y las medidas de un downlight LED.

Durante el proceso de colocación es importante evitar que el driver quede presionado o atrapado entre la luminaria y la estructura del techo, ya que una mala ventilación puede afectar a su funcionamiento y reducir su vida útil.

7. Comprobar el funcionamiento

Una vez instalada la luminaria, puede restablecerse la corriente desde el cuadro eléctrico.

Al accionar el interruptor, el downlight debería encenderse de forma inmediata, sin parpadeos, zumbidos ni variaciones de intensidad.

Si la luminaria no se enciende, conviene revisar nuevamente todas las conexiones antes de desmontar el equipo o sustituir alguno de sus componentes.

Errores frecuentes al conectar un downlight LED

Aunque la instalación resulta relativamente sencilla, existen algunos errores que se repiten con frecuencia y que pueden afectar al funcionamiento de la luminaria.

• Utilizar un driver incompatible con el downlight. Aunque dos drivers puedan parecer similares externamente, sus características eléctricas pueden ser diferentes. Instalar un modelo que no suministre la corriente o la potencia adecuadas puede provocar un funcionamiento inestable, reducir la vida útil de la luminaria o incluso dañarla de forma irreversible.
• Realizar conexiones poco seguras. Dejar los conductores mal fijados o parcialmente expuestos favorece la aparición de falsos contactos, parpadeos y pérdidas de alimentación. Además, una conexión deficiente puede generar un sobrecalentamiento que comprometa la seguridad de la instalación.
• Instalar el driver sin suficiente ventilación. El driver genera calor durante su funcionamiento y necesita disiparlo correctamente. Colocarlo en espacios muy reducidos o donde no circule el aire puede aumentar su temperatura de trabajo, afectar a su rendimiento y acortar su vida útil.
• Superar la potencia del circuito o reutilizar cableado deteriorado. Antes de realizar la instalación es importante comprobar que el circuito soporta la carga prevista y que el cableado se encuentra en buen estado. Utilizar conductores dañados o sobrecargar la línea puede incrementar el riesgo de averías y fallos eléctricos.
• Trabajar sin verificar la ausencia de tensión. Desconectar el interruptor correspondiente no siempre garantiza que el circuito esté completamente sin corriente. Por ello, es recomendable comprobar siempre la ausencia de tensión con un comprobador adecuado antes de manipular cualquier conductor, evitando así posibles descargas eléctricas.

Mantenimiento después de la instalación

Una vez instalado el downlight LED, apenas requiere mantenimiento, aunque realizar algunas comprobaciones periódicas ayuda a garantizar su correcto funcionamiento durante muchos años.

Conviene revisar ocasionalmente que la luminaria permanezca firmemente sujeta y que no existan holguras en las conexiones eléctricas. También es recomendable mantener limpio el difusor utilizando un paño suave ligeramente humedecido, evitando siempre productos abrasivos o disolventes que puedan deteriorar los materiales.

Si con el paso del tiempo aparecen parpadeos, pérdidas de intensidad o zumbidos, es recomendable revisar el estado del driver y comprobar que las conexiones continúan siendo correctas.

Un mantenimiento sencillo y unas revisiones periódicas permiten prolongar la vida útil de la instalación y conservar una iluminación eficiente y segura.

Recomendaciones finales para una instalación segura

Conectar un downlight LED correctamente no solo garantiza que la luminaria funcione desde el primer momento, sino que también contribuye a mejorar su rendimiento y mantener la seguridad de toda la instalación eléctrica.

Dedicar unos minutos a revisar el cableado y utilizar un driver compatible evita la mayoría de incidencias que suelen aparecer tras la instalación. Además, realizar las conexiones con cuidado y comprobar el funcionamiento antes de dar por finalizado el montaje permite detectar cualquier anomalía de forma inmediata. De este modo, el downlight ofrecerá toda su eficiencia y una iluminación de calidad durante muchos años.
