Interruptores bipolares – Uso, símbolo e instalación

Los interruptores bipolares son una solución eficiente y segura para controlar circuitos eléctricos que requieren un corte total de corriente. Su instalación, aunque más compleja que la de un interruptor unipolar, proporciona ventajas en términos de seguridad y normativa eléctrica. Si estás pensando en mejorar tu sistema eléctrico, elegir un interruptor bipolar puede ser una excelente decisión para garantizar una desconexión completa y evitar riesgos eléctricos.

Veamos en detalle como funcionan, cuales son sus principales usos y alguno tips para intalarlos de forma segura.

¿Qué es un interruptor bipolar?

Un interruptor bipolar es un mecanismo eléctrico que permite abrir o cerrar dos circuitos simultáneamente con una sola acción. A diferencia de un interruptor unipolar, que solo interrumpe una fase, el bipolar corta tanto la fase como el neutro, proporcionando mayor seguridad en instalaciones eléctricas.

Se utilizan principalmente en sistemas donde se requiere una desconexión total de la corriente, asegurando que no haya tensión residual en los dispositivos conectados. Su uso es común en equipos de alta potencia o instalaciones donde la seguridad eléctrica es una prioridad.

Diferencia entre un interruptor bipolar y unipolar

La diferencia clave entre ambos radica en cuántos polos interrumpen el flujo eléctrico. El interruptor unipolar solo corta el flujo de corriente en un conductor, dejando el neutro conectado, mientras que el bipolar interrumpe ambos, lo que minimiza el riesgo de electrocución o cortocircuitos.

¿Para qué se usan los interruptores bipolares?

Los interruptores bipolares se emplean en diversas aplicaciones, tales como:

• Sistemas eléctricos de alto voltaje: Se usan para desconectar completamente un dispositivo eléctrico de la fuente de alimentación.
• Electrodomésticos de alto consumo: Son comunes en estufas eléctricas, calentadores de agua y aire acondicionado.
• Instalaciones industriales: En maquinaria pesada donde es vital cortar completamente la energía para evitar accidentes.
• Sistemas de iluminación con doble fase: En algunos países, donde las instalaciones eléctricas tienen 220V, los interruptores bipolares son obligatorios para el control de la iluminación.
• Piscinas y jacuzzis: Donde la seguridad eléctrica es fundamental para prevenir descargas eléctricas.

Símbolo de un interruptor bipolar

El símbolo eléctrico de un interruptor bipolar en los esquemas eléctricos multifilares es representado por dos líneas paralelas interrumpidas por un pequeño espacio y un punto de accionamiento común. Su apariencia es similar a dos interruptores unipolares unidos, indicando que ambos circuitos se abren o cierran al mismo tiempo.

Esta sería si representación gráfica tanto en esquemas unifilares como multifilares:

Este símbolo es reconocido en diagramas eléctricos para indicar que un dispositivo tiene dos contactos controlados simultáneamente por un solo mecanismo.

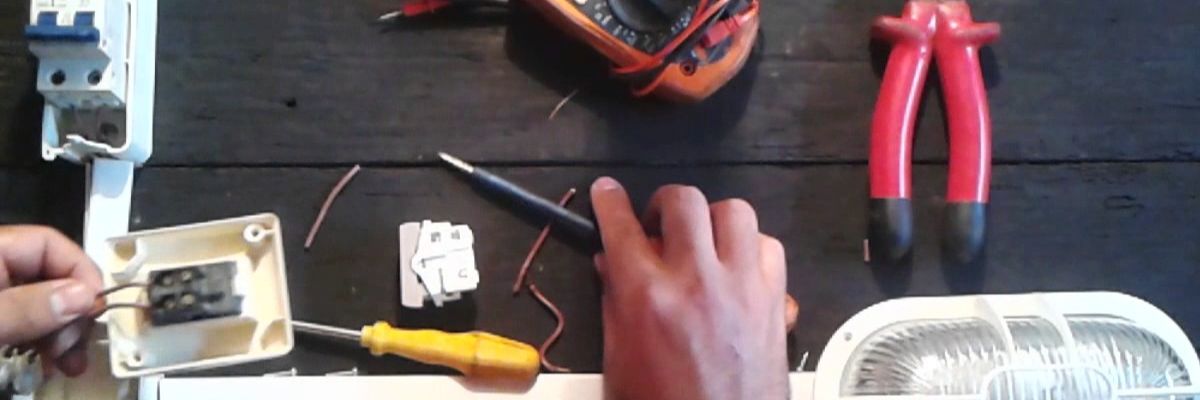

Instalación de un interruptor bipolar

Para instalar un interruptor bipolar correctamente, se deben seguir ciertos pasos clave.

Materiales necesarios

• Interruptor bipolar adecuado para la carga
• Destornillador
• Cable eléctrico con aislamiento adecuado
• Pelacables
• Cinta aislante o clemas
• Caja de empotrar (si es necesario)

Pasos para la instalación

1. Cortar la corriente eléctrica: Antes de manipular cualquier cableado, asegúrate de desconectar la energía desde el tablero principal.
2. Identificar los cables: Localiza los cables de fase y neutro que deben ser controlados por el interruptor.
3. Conectar los cables al interruptor:
   • Une el cable de fase y neutro de la fuente de alimentación a los terminales de entrada del interruptor.
   • Conecta los cables de salida del interruptor a la carga eléctrica.
4. Asegurar las conexiones: Ajusta los tornillos para evitar falsos contactos.
5. Probar la instalación: Restaura la energía y acciona el interruptor para verificar su correcto funcionamiento.

¿Debo modificar la instalación si deseo instalar este tipo de interruptor en casa?

Sí, en la mayoría de los casos será necesario hacer algunas modificaciones en la instalación eléctrica para instalar un interruptor bipolar. A diferencia de un interruptor unipolar, que solo interrumpe la fase, el bipolar corta tanto fase como neutro, lo que implica conectar dos cables en lugar de uno.

Modificaciones comunes en la instalación:

1. Verificar el tipo de cableado existente: Si tu instalación actual solo tiene una fase y un neutro conectados a un interruptor unipolar, deberás asegurarte de que haya espacio suficiente para un segundo cable en la caja de empotrar.
2. Ampliar la caja de conexiones si es necesario: Algunos interruptores bipolares requieren más espacio dentro de la caja eléctrica.
3. Asegurar que el amperaje del interruptor sea adecuado: Si se instala un interruptor bipolar en una línea de alto consumo, es importante revisar que tenga la capacidad adecuada.
4. Cumplir con normativas de seguridad: En algunos países, la instalación de interruptores bipolares es obligatoria en circuitos de 220V o en zonas húmedas como baños y cocinas.

Errores comunes en la instalación de interruptores bipolares

No cortar la corriente antes de la instalación: Esto puede provocar accidentes eléctricos. Conectar mal los cables: La fase y el neutro deben ir en los terminales correctos para un funcionamiento seguro.

Elegir un interruptor con menor capacidad de corriente: Puede generar sobrecargas y fallas en el sistema.

No fijar correctamente el interruptor en la caja de empotrar: Un mal ajuste puede ocasionar conexiones sueltas y riesgo de incendio.

Cómo elegir el interruptor bipolar adecuado

A la hora de comprar un interruptor bipolar, debes considerar los siguientes factores:

• Voltaje y amperaje nominal: Asegúrate de que sea compatible con la instalación eléctrica (10A, 16A, 20A, etc.).
• Normativa eléctrica vigente: Algunos países exigen certificaciones específicas para su uso.
• Ubicación de instalación: Si es para zonas húmedas, opta por modelos con protección adicional.
• Calidad del producto: Escoge productos de vendedores reconocidos para mayor durabilidad.

Capacidad nominal de corriente de un interruptor bipolar

La capacidad nominal de un interruptor bipolar varía dependiendo de su aplicación. Los valores más comunes en instalaciones residenciales e industriales son:

• 10A – 16A: Para iluminación y electrodomésticos de bajo consumo.
• 20A – 32A: Uso en equipos de mayor demanda como hornos eléctricos o calentadores de agua.
• 40A – 63A: Aplicaciones industriales o residenciales con altos requerimientos de potencia.

Es fundamental verificar la capacidad del interruptor antes de instalarlo, ya que si se excede el amperaje nominal, puede producirse un sobrecalentamiento y fallas en el sistema eléctrico.

Importancia de la polaridad en los interruptores bipolares

En un interruptor bipolar no es relevante la polaridad, ya que interrumpe tanto la fase como el neutro, asegurando una desconexión completa del circuito. A diferencia de otros dispositivos donde la polaridad puede afectar el funcionamiento, en este caso no hay diferencia en cómo se conectan los cables de fase y neutro ya que siempre corta la corriente en ambos.

Ventajas y desventajas de los interruptores bipolares

Ventajas:

• Mayor seguridad: Al cortar tanto fase como neutro, se elimina el riesgo de accidentes eléctricos.
• Obligatorio en ciertas instalaciones: En circuitos de 220V y zonas húmedas, los interruptores bipolares son una exigencia normativa.
• Mejor desconexión de equipos eléctricos: Se garantiza que el aparato no reciba ninguna corriente residual.
• Prevención de sobrecargas y cortocircuitos: Evita el flujo de corriente en caso de fallas en el sistema.

Desventajas:

• Coste mayor que un interruptor unipolar: Su diseño, más complejo, hace que se eleve su precio.
• Instalación algo más compleja: Requiere cableado adicional y en algunos casos modificar la instalación eléctrica.

Mantenimiento y seguridad en los interruptores bipolares

Para garantizar un funcionamiento óptimo y seguro, es recomendable seguir estos consejos:

Inspección periódica: Revisa que el interruptor no presente desgaste, chispazos o calentamiento.

Limpieza regular: Evita la acumulación de polvo y suciedad en los contactos eléctricos.
No sobrecargar el circuito: Verifica que el interruptor esté dentro de su capacidad nominal.
Reemplazo en caso de fallas: Si el interruptor presenta deja de funcionar correctamente, sustitúyelo de inmediato.

Preguntas frecuentes sobre los interruptores bipolares

1. ¿Puedo sustituir un interruptor unipolar por uno bipolar sin modificar el cableado?

No, necesitarás agregar un cable adicional para el neutro y asegurarte de tener espacio suficiente.

2. ¿Dónde se recomienda instalar un interruptor bipolar?

En sistemas de alto consumo, instalaciones de 220V, zonas húmedas y en equipos que requieren una desconexión total de la corriente.

3. ¿Qué pasa si instalo mal un interruptor bipolar?

Podría no desconectar correctamente el circuito, dejando tensión en la instalación y aumentando el riesgo de descargas eléctricas.

4. ¿Todos los interruptores bipolares son de la misma capacidad?

No, hay modelos de 10A, 16A, 32A y más, elegiremos el que mejor se adapte a las necesidades del equipo o instalación donde se vayan a utilizar.

5. ¿Es obligatorio instalar un interruptor bipolar en ciertos casos?

Aunque no siempre es obligatorio, sí es recomendable su instalación donde la seguridad eléctrica es prioritaria. En cualquier caso, siempre hay que revisar la normativa vigente aplicable.
