Cabos de um candeeiro de teto: como identificá-los e ligá-los

Instalar um candeeiro de teto pode parecer uma tarefa simples até retirarmos o candeeiro antigo e encontrarmos vários fios a sair do teto. Azul, castanho, preto, amarelo e verde… Qual corresponde a cada ligação? O que acontece se aparecerem três fios? E se forem quatro?

Antes de efetuar qualquer ligação, é fundamental identificar corretamente os fios do candeeiro de teto e compreender qual a função de cada um. Ligar um fio no local errado pode fazer com que o candeeiro não funcione corretamente, que um disjuntor do quadro elétrico dispare ou, em determinadas situações, gerar um risco elétrico.

Que cabos tem um candeeiro de teto?

Numa instalação doméstica convencional, um candeeiro de teto necessita, fundamentalmente, de alimentação elétrica para poder funcionar. Em muitos casos, também inclui uma ligação à terra.

Por este motivo, é habitual encontrar três tipos de condutores: fase, neutro e terra.

Cabo	Cor habitual	Função
Fase	Castanho ou preto	Transporta a corrente para o candeeiro
Neutro	Azul	Permite fechar o circuito elétrico
Terra	Verde e amarelo	Condutor de proteção
Outras fases ou retornos	Preto, castanho ou cinzento, consoante a instalação	Podem fazer parte de circuitos adicionais ou de sistemas de comutação

Estas cores servem como referência geral nas instalações. No entanto, uma habitação antiga pode utilizar códigos diferentes e uma instalação que tenha sido alterada anteriormente poderá não seguir a identificação habitual.

Por isso, encontrar um cabo azul não deve ser motivo suficiente para assumir automaticamente que se trata do neutro.

Como identificar os fios de um candeeiro de teto

Antes de ligar um novo candeeiro, é aconselhável observar tanto os fios que saem do teto como as ligações disponíveis no próprio candeeiro.

Muitos candeeiros modernos incluem uma pequena régua de ligações ou conector com indicações como L, N e o símbolo de terra.

A letra L corresponde normalmente à fase, enquanto N identifica o neutro. Se o candeeiro necessitar de ligação à terra, também aparecerá o terminal específico para o condutor de proteção.

Noutras luminárias, os condutores saem diretamente do corpo da luminária. Nesse caso, é frequente encontrar um cabo castanho para a fase, um azul para o neutro e outro verde-amarelo para a ligação à terra. No entanto, nem todas as luminárias têm três ligações.

Alguns modelos apresentam isolamento duplo e foram concebidos para funcionar sem ligação à terra. Este tipo de luminária é normalmente identificado através do símbolo formado por dois quadrados, um dentro do outro. Se o teto dispuser de um condutor de terra, mas a luminária não tiver um terminal para o ligar, este condutor não deve ser ligado nem à fase nem ao neutro. Deve ficar devidamente isolado dentro de um conector adequado.

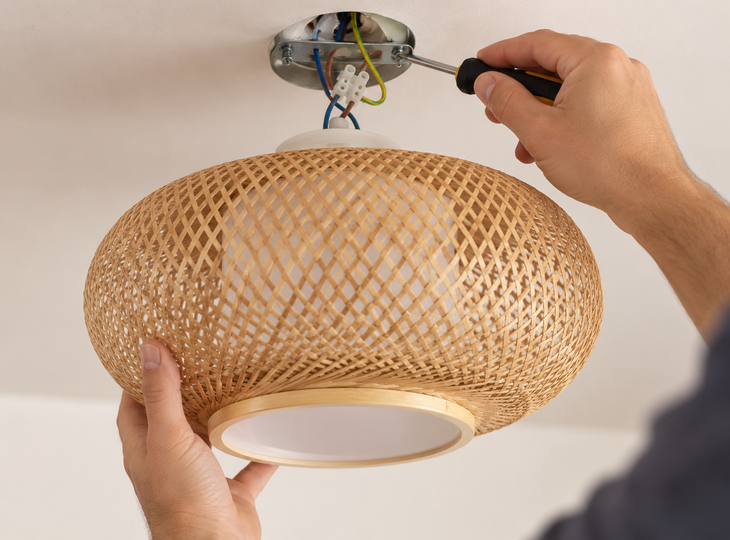

Como instalar um candeeiro de teto com 3 fios

Se saírem três fios do teto e já tiver identificado corretamente a função de cada um, a ligação costuma ser simples: cada condutor deve ser ligado ao terminal correspondente da luminária, seguindo as instruções do fabricante.

Antes de efetuar qualquer ligação, desligue o circuito do quadro elétrico e verifique se não existe tensão. Certifique-se também de que os condutores ficam bem fixados, sem cobre exposto e sem exercer tensão sobre as ligações.

Se precisar de realizar a instalação completa da luminária, incluindo a remoção do modelo anterior, a colocação do suporte e a fixação final, consulte o nosso guia sobre como instalar um candeeiro de teto passo a passo.

Como ligar um candeeiro de teto com 4 fios

Uma das dúvidas mais comuns durante uma instalação surge quando removemos o candeeiro antigo e descobrimos quatro fios em vez de três.

Surge então uma pergunta lógica: como ligar um candeeiro de teto com 4 fios se o candeeiro tiver apenas duas ou três ligações?

A resposta é que o número de fios que encontramos no teto não tem necessariamente de coincidir com o número de ligações do candeeiro.

Esse quarto condutor pode desempenhar diferentes funções, dependendo da forma como a instalação elétrica foi concebida.

Por exemplo, pode tratar-se de um segundo fio de retorno proveniente de um interruptor duplo. Também pode fazer parte da cablagem que segue para outro ponto de luz ou pertencer a uma configuração diferente realizada durante a instalação da habitação.

Por conseguinte, os quatro fios não devem ser ligados diretamente à lâmpada apenas pelo facto de estarem presentes. Primeiro, é necessário determinar qual é a função de cada um.

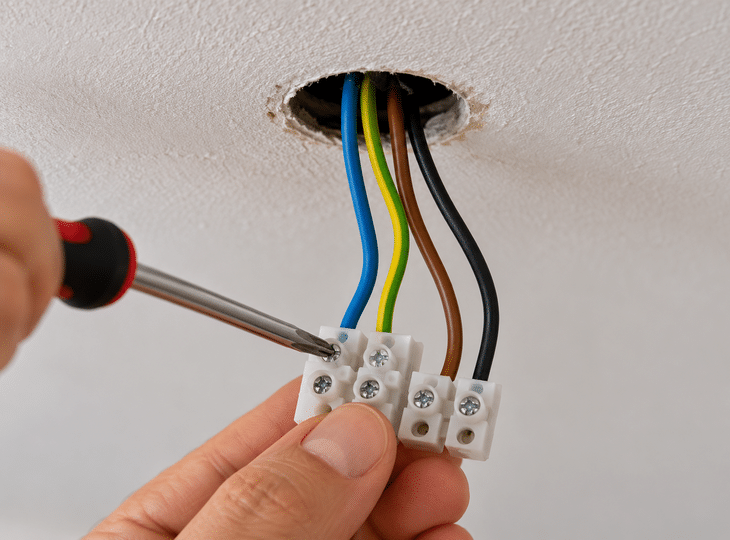

Quatro fios com um interruptor duplo

Uma situação bastante comum ocorre quando um candeeiro antigo permitia acender diferentes grupos de lâmpadas de forma independente.

Imagine, por exemplo, um candeeiro de teto com seis lâmpadas divididas em dois grupos. Um interruptor duplo poderia permitir acender três lâmpadas com um botão e as outras três com o segundo.

Numa configuração deste tipo, podem chegar ao ponto de luz dois fios de retorno independentes, para além do neutro e do condutor de proteção.

Se substituirmos esse candeeiro por um plafon de desenho que dispõe apenas de uma entrada L e de uma entrada N, já não podemos partir do princípio de que todos os condutores têm de ser ligados em conjunto.

Será necessário identificar qual dos fios de retorno será utilizado para alimentar a nova luminária e determinar o que deve ser feito com o condutor que já não será utilizado.

Um condutor excedente nunca deve ficar com o cobre exposto no interior do teto. Deve ser rematado e isolado utilizando um sistema de ligação adequado.

Porque é que têm 4 fios?

A presença de quatro fios não indica necessariamente que exista um problema. Pode dever-se simplesmente à forma como a instalação foi distribuída.

O ponto de luz pode ser utilizado como ponto de passagem para outros condutores, pode existir um interruptor duplo ou a instalação pode ter sido alterada anteriormente.

É precisamente por esta razão que se deve evitar uma ideia bastante difundida: ligar os cabos apenas fazendo coincidir as cores.

Se aparecerem dois fios castanhos, pretos ou cinzentos, isso não significa que possam ser ligados automaticamente. Da mesma forma, se a distribuição das cores parecer estranha ou não corresponder ao esperado, é preferível verificar a instalação antes de continuar.

Isto é especialmente importante em habitações antigas, onde os condutores podem seguir sistemas de identificação diferentes dos atuais.

O que acontece se a lâmpada tiver apenas dois fios?

Também pode ocorrer a situação inversa: saem três fios do teto, mas a nossa nova lâmpada tem apenas dois. Não significa necessariamente que falte alguma ligação.

Algumas luminárias são fabricadas com materiais e sistemas de isolamento que tornam desnecessária uma ligação à terra. Nestes casos, a lâmpada pode dispor apenas de fase e neutro.

Se o condutor de terra estiver presente no teto, mas a luminária não tiver um terminal previsto para o mesmo, este não deve ser ligado a nenhum dos outros terminais. Deve ser protegido de forma independente dentro de um conector adequado.

Nunca deve ser cortado simplesmente porque a nova luminária não o utiliza. Manter o condutor disponível permite conservar corretamente a instalação e utilizá-lo no futuro, caso seja instalada outra luminária que requeira ligação à terra.

Erros comuns ao ligar uma lâmpada de teto

Antes de ligar um candeeiro de teto, é aconselhável evitar alguns erros que podem afetar tanto o funcionamento do candeeiro como a segurança da instalação.

• Desligar apenas o interruptor de parede: mesmo que a lâmpada esteja desligada, isso não garante que todos os condutores do ponto de luz estejam sem tensão. É necessário desligar o circuito no quadro elétrico.
• Confiar apenas na cor dos fios: as cores ajudam a identificar os condutores, mas em instalações antigas ou modificadas podem não seguir o código habitual.
• Ligar todos os fios quando aparecem quatro: um quarto fio não tem necessariamente de ser ligado diretamente à luminária. Pode corresponder a um segundo retorno, a um acendimento duplo ou fazer parte de outro circuito.
• Deixar ligações frouxas: um condutor mal inserido ou parcialmente fixado no terminal pode provocar falhas intermitentes ou aquecimento no ponto de ligação.
• Deixar o cobre exposto: os condutores que não forem utilizados devem ficar devidamente isolados e protegidos dentro de um conector adequado.

Como ligar os fios de um candeeiro de teto de forma segura

Ligar corretamente os fios de um candeeiro de teto depende, acima de tudo, de identificar a função de cada condutor e de respeitar as ligações indicadas pelo fabricante. Antes de começar, desligue sempre a alimentação do quadro elétrico e verifique se não existe tensão. Se encontrar mais fios do que o esperado, cores que não correspondam à identificação habitual ou se não conseguir determinar com certeza qual a função de cada condutor, evite fazer ligações por tentativa e erro e recorra a um profissional.
