Como eliminar a cintilação numa fita LED?

A cintilação numa fita LED é um dos problemas mais comuns nas instalações de iluminação decorativa e técnica. Embora tenda a ser considerado como um simples defeito visual, na realidade é frequentemente um sinal de que algo não está a funcionar corretamente.

Nas instalações profissionais, a cintilação pode ocorrer por diferentes razões. De seguida, discutiremos as causas mais comuns do problema e as soluções mais eficazes em sistemas de iluminação LED.

O que é que significa quando uma fita LED fica intermitente?

A cintilação ocorre quando a intensidade luminosa do LED flutua devido a variações na corrente ou na tensão de alimentação. Estas flutuações podem ser visíveis ou imperceptíveis, dependendo da frequência e da qualidade da eletrónica que alimenta a fita LED.

Embora os LEDs funcionem com energia estabilizada, qualquer variação na fonte de alimentação ou no controlo do sinal pode causar micro-interrupções que resultam em cintilação.

Na prática, isto manifesta-se frequentemente de várias formas:

• Cintilação constante em toda a faixa: Quando toda a faixa de LEDs cintila ao mesmo tempo, o problema está geralmente relacionado com a fonte de alimentação. É uma consequência do facto de o transformador não ser capaz de fornecer uma tensão estável ou suficiente para alimentar corretamente o sistema.
• Cintilação apenas em alguns segmentos: Se isto ocorrer apenas em determinadas secções da faixa de LED, deve-se normalmente a ligações defeituosas ou a danos no circuito da faixa.
• Cintilação durante a regulação da intensidade luminosa: Quando isto ocorre durante a regulação da intensidade luminosa da fita LED, deve-se normalmente a uma incompatibilidade entre o regulador ou o controlador.
• Cintilação nas extremidades da instalação: Isto é causado por quedas de tensão ao longo do circuito. À medida que a corrente flui através da faixa condutora, há uma perda gradual de tensão devido à resistência do material.


Principais causas da cintilação das fitas LED

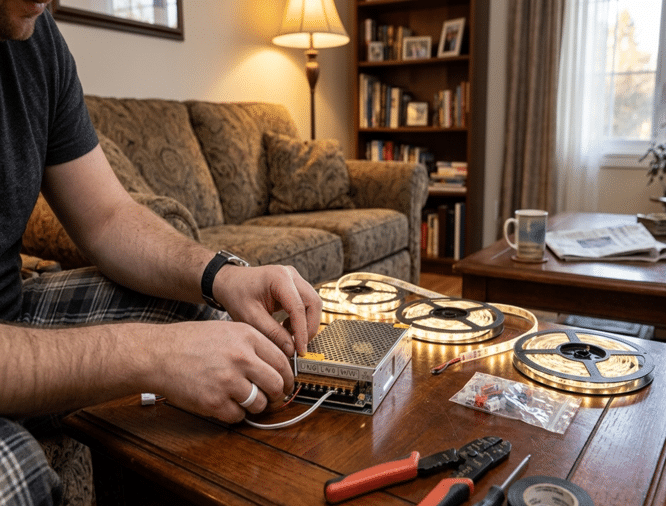

Fonte de alimentação insuficiente ou defeituosa

A fonte de alimentação é um dos elementos mais importantes que influenciam a estabilidade de uma instalação LED.

Como já foi referido, se a fonte de alimentação não tiver potência suficiente para cobrir o consumo total da faixa, o sistema pode entrar em ciclos de proteção: desliga-se momentaneamente e volta a arrancar, gerando o efeito de cintilação. Este problema também pode ocorrer se a fonte de alimentação for de má qualidade ou gerar ondulação eléctrica, ou seja, pequenas flutuações na corrente contínua que afectam a intensidade luminosa dos LED.

Para resolver este tipo de problema, é importante dimensionar corretamente a fonte de alimentação e escolher componentes de qualidade. Em instalações profissionais, recomenda-se a utilização de uma fonte de alimentação com, pelo menos, mais 20% de potência do que o consumo total da fita LED, o que proporciona uma margem de segurança para evitar sobrecargas e melhorar a estabilidade do sistema. Além disso, é aconselhável utilizar fontes de tensão constante especificamente concebidas para iluminação LED, uma vez que incorporam filtragem e regulação de intensidade para minimizar o risco de cintilação.

Se já tiver havido cintilação na instalação, a medida mais eficaz é verificar a fonte de alimentação e substituí-la por um modelo adequado se for insuficiente ou de má qualidade.

Ligações eléctricas defeituosas

Ligações soltas ou mal feitas são uma causa frequente de cintilação. Um contacto elétrico instável gera pequenas interrupções no circuito, fazendo com que os LEDs se liguem e desliguem.

Este problema ocorre frequentemente em:

• Conectores rápidos de má qualidade: estes não asseguram um contacto firme entre a fita LED e a cablagem, causando interrupções momentâneas na corrente e levando a cintilações intermitentes.
• Soldadura de ficiente: as juntas mal feitas podem perder a continuidade eléctrica ou aquecer, fazendo com que os LEDs se acendam e apaguem irregularmente.
• Juntas mal isoladas: a falta de isolamento adequado pode permitir o contacto com a humidade ou com superfícies condutoras, causando micro-cortes e flutuações na iluminação.
• Terminais soltos no fonte de alimentação: se os terminais não estiverem apertados, a corrente pode ser temporariamente interrompida, causando cintilação em toda a faixa ou em segmentos específicos.


Para resolver estes problemas e eliminar a cintilação nas fitas LED, verifique cuidadosamente todas as ligações no sistema e certifique-se de que cada ponto de contacto é estável e contínuo. As soldaduras mal feitas devem ser refeitas, garantindo uma junção firme que mantenha a corrente constante, e os conectores devem ser substituídos por modelos fiáveis.

Queda de tensão em fitas LED longas

Em instalações de fitas LED longas, é comum ocorrer uma queda de tensão ao longo do circuito. Isto acontece porque a resistência do cabo ou da calha condutora reduz gradualmente a tensão disponível e, quando a tensão desce abaixo do nível necessário, os LEDs começam a escurecer ou a piscar, especialmente nas secções finais. Este efeito é mais notório em fitas LED 12 V com mais de 5 metros de comprimento, onde a diferença de tensão pode ser suficiente para comprometer o funcionamento estável dos díodos.

Para resolver este problema, são aplicadas várias estratégias profissionais para garantir uma alimentação eléctrica uniforme em toda a instalação. Uma das mais eficazes consiste em injetar energia a cada 5-10 metros, o que mantém a tensão constante e evita quedas que induzem a cintilação. Outra opção é alimentar a fita a partir das duas extremidades, equilibrando a tensão e distribuindo a corrente de forma homogénea. Além disso, a utilização de fitas LED 24 V em vez de 12 V reduz significativamente a queda de tensão, uma vez que a tensão mais elevada suporta melhor o percurso da corrente. Finalmente, a utilização de secções transversais de fio maiores, no mínimo 1,5, diminui a resistência do circuito, permitindo que a energia chegue a todos os segmentos com menos perdas.

Instalação incorrecta ou danos físicos na fita

As fitas LED são circuitos electrónicos flexíveis e, se forem demasiado dobradas ou cortadas nos pontos errados, as pistas internas de cobre podem ser danificadas. Quando isto acontece, são gerados contactos intermitentes que provocam cintilação em determinadas secções.

Este facto também pode ter influência:

• Humidade: a presença de água ou condensação pode infiltrar-se na fita LED, afectando as calhas e os componentes electrónicos. Isto provoca curtos-circuitos ou micro-rupturas que causam cintilação e podem danificar permanentemente os LEDs se estes não estiverem devidamente protegidos.
• Sobreaquecimento: Os LED produzem calor durante o funcionamento e, se a tira não estiver corretamente instalada num perfil dissipador de calor ou se a ventilação for insuficiente, as temperaturas elevadas podem deteriorar os componentes e as pistas condutoras. Isto provoca cintilação e redução da luminosidade.
• Instalação em superfícies condutoras: a colocação de fitas LED diretamente sobre materiais condutores de eletricidade pode provocar curtos-circuitos ou interferências de corrente, causando cintilação em certas secções da fita e pondo em risco a segurança da instalação.

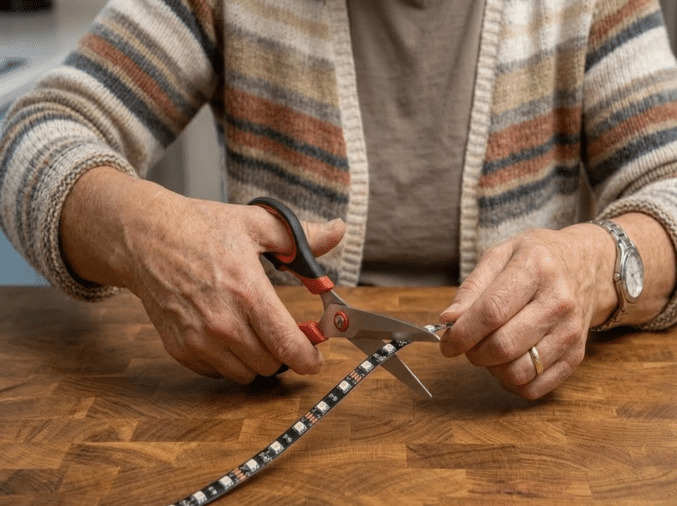

Para resolver os problemas resultantes de uma instalação incorrecta ou de danos físicos na fita LED, devem ser seguidas as boas práticas para proteger tanto os componentes como a integridade do circuito. Isto inclui cortar a fita corretamente para não a danificar e evitar dobrar a fita em ângulos agudos. É igualmente aconselhável instalar  perfis para fitas LED, que actuam como dissipadores de calor e evitam o sobreaquecimento.

Interferências eléctricas

Nas fitas LED smart ou endereçáveis, a cintilação é frequentemente causada por interferências no sinal de dados, que afectam a comunicação entre o controlador e os LEDs. Este problema pode ser causado por linhas de dados demasiado longas ou por falta de filtragem, fazendo com que os LED se liguem e desliguem de forma irregular ou que as cores e a intensidade variem de forma inconsistente.

Este problema pode ser resolvido instalando condensadores de filtro na fonte de alimentação para estabilizar a corrente e reduzir o ruído, adicionando resistências na linha de dados para proteger o sinal de picos e separando fisicamente os cabos de sinal e de alimentação para minimizar as interferências.

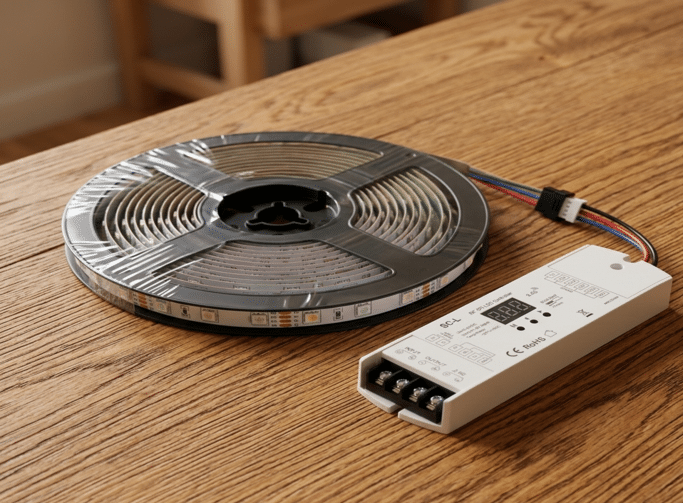

Incompatibilidade entre o regulador de intensidade luminosa e o Fonte de Alimentação

A tremulação também pode ocorrer quando há incompatibilidade entre o sistema de regulação da intensidade luminosa e a fonte de alimentação.

Muitos reguladores de fluxo luminoso utilizam a tecnologia PWM (modulação por largura de pulso) para a regulação de fluxo luminoso. Se a frequência PWM for demasiado baixa, o olho humano pode aperceber-se de que os LEDs se acendem e apagam rapidamente.

Para resolver a cintilação, utilize reguladores de intensidade luminosa especificamente compatíveis com LEDs, uma vez que foram concebidos para lidar com a baixa corrente destes dispositivos sem gerar cintilação. Além disso, recomenda-se a utilização de reguladores de intensidade luminosa com uma frequência PWM elevada, o que garante que a cintilação é impercetível ao olho humano e proporciona uma comutação e regulação de intensidade luminosa mais suaves.

Como diagnosticar o problema passo a passo

Numa instalação profissional, o diagnóstico da cintilação segue normalmente este procedimento:

• Verificara fonte de alimentação: verificar se o controlador tem potência suficiente para a fita LED e se fornece uma tensão estável.
• Verificaras ligações eléctricas: inspecionar todos os conectores, soldaduras, emendas e terminais.
• Verificaro comprimento total da faixa de LED: medir o comprimento da instalação e avaliar se existe uma queda de tensão nas secções finais.
• Avalie a compatibilidade dos controladores e reguladores de intensidade luminosa: certifique-se de que os reguladores de intensidade luminosa e os controladores utilizados são compatíveis com as fitas LED.
• Medir a tensão no início e no fim da faixa: verificar com um multímetro se a tensão se mantém dentro dos limites recomendados ao longo de toda a instalação.


Estas medições garantem um funcionamento estável e eficaz do sistema LED. Ao efetuar esta série de alterações, as tiras de LED podem funcionar durante milhares de horas.
