Como instalar um painel LED no teto, passo a passo

Os painéis LED são uma das opções de iluminação mais úteis em habitações, escritórios e estabelecimentos comerciais. O seu design discreto, a distribuição uniforme da luz e o baixo consumo energético permitem iluminar superfícies amplas sem recorrer a luminárias volumosas nem criar zonas de sombra demasiado acentuadas.

Embora a sua instalação possa parecer simples, o procedimento varia consideravelmente consoante o tipo de teto e as características do próprio painel.

O que é um painel LED e que elementos inclui?

Um painel LED é uma luminária plana concebida para distribuir a luz de forma homogénea por uma superfície ampla. Normalmente é composto por uma moldura, uma placa difusora, um sistema ótico interno, os módulos LED e um driver responsável por transformar e regular a corrente elétrica.

A maioria dos painéis LED funciona através de um driver externo. Este componente recebe a corrente alternada da instalação elétrica e converte-a na tensão e na corrente contínua necessárias aos díodos LED.

Tipos de instalação de um painel LED

A forma de instalar um painel LED depende principalmente do teto disponível. Os sistemas mais comuns são a montagem embutida, a montagem à superfície e a instalação suspensa.

Instalação embutida num teto falso

É a opção mais frequente na iluminação de escritórios, lojas e cozinhas com teto falso. O painel LED fica integrado na superfície, praticamente alinhado com o resto do teto, o que proporciona um acabamento limpo e discreto.

Dentro deste sistema encontram-se os tetos falsos com acesso ou desmontáveis, formados por placas modulares que podem ser removidas para aceder às instalações. Nestes casos, os painéis LED de 60 × 60 cm são colocados diretamente sobre a estrutura metálica, substituindo uma das placas do teto, sem necessidade de utilizar uma moldura de encastrar.

Nos tetos falsos contínuos, como os de gesso cartonado ou pladur, é necessário fazer uma abertura com as medidas adequadas e utilizar um acessório ou moldura de encastrar compatível com o painel. Este elemento permite fixar corretamente a luminária e mantê-la integrada na superfície.

Instalação de superfície

Este tipo de montagem é utilizado quando o teto é maciço ou não existe espaço para embutir a luminária. O painel é colocado dentro de uma moldura metálica fixada diretamente ao teto.

A moldura cria uma pequena separação entre o painel e a superfície, o que permite ocultar o driver e as ligações elétricas. É uma solução adequada para tetos de betão, tijolo, madeira, gesso ou gesso cartonado.

Instalação suspensa

Neste caso, os painéis LED suspensos são fixados por cabos de aço ajustáveis. O sistema permite ajustar a altura da luminária e criar uma iluminação mais próxima da zona de trabalho.

É comum em escritórios, salas de reuniões, receções e espaços com tetos altos. Além de cumprir uma função prática, pode conferir um efeito decorativo mais marcante.

Verificações prévias antes de instalar um painel LED

Um planeamento adequado evita grande parte dos problemas que podem surgir durante a montagem. Antes de intervir na instalação elétrica ou perfurar o teto, é aconselhável realizar várias verificações.

Consultar as instruções do fabricante

Cada painel pode incorporar um sistema de ligação ou fixação diferente. As indicações do fabricante têm prioridade sobre qualquer procedimento geral, especialmente no que diz respeito ao driver, aos cabos e às distâncias de segurança.

Se se tratar de um painel LED regulável ou se o modelo permitir a alteração da temperatura de cor, controlo remoto ou ligação a um sistema domótico, poderá ser necessário utilizar cabos ou componentes adicionais.

Verificar as dimensões

É necessário verificar tanto as dimensões exteriores como o espaço necessário para a montagem. Num teto falso, o painel deve ser compatível com o espaço disponível ou com a estrutura modular existente.

Numa instalação à superfície, deve também verificar-se se a moldura tem as medidas corretas e se existe espaço para colocar o driver sem o pressionar contra os cabos.

Escolher corretamente a localização

O painel deve ser colocado numa zona onde possa distribuir a luz de forma uniforme. Antes de perfurar, convém analisar a posição de armários altos, vigas e outros elementos que possam bloquear a iluminação.

Também é necessário certificar-se de que não passam tubagens nem cabos pelos pontos previstos para as perfurações. Quando não se conhece o percurso das instalações ocultas, é recomendável utilizar um detetor de materiais.

Desligar a alimentação elétrica

Antes de tocar nos condutores, deve desligar-se o circuito correspondente no quadro elétrico. Desligar apenas o interruptor da parede não garante que todos os cabos estejam sem tensão.

Depois de desligar o circuito, deve verificar-se a ausência de tensão com um testador adequado. As instalações elétricas de baixa tensão devem ser executadas com materiais adequados e respeitando as condições de segurança aplicáveis. Sempre que for necessário alterar a cablagem fixa, criar um novo ponto de luz ou houver dúvidas sobre a instalação, o trabalho deve ser confiado a um profissional.

O que é necessário para instalar um painel LED

Antes de iniciar a instalação, é aconselhável reunir as ferramentas e os materiais necessários. Geralmente, serão necessárias chaves de fendas, uma broca com pontas adequadas, buchas, parafusos, alicates, fita métrica, nível e um detetor de tensão. Também é importante dispor de uma escada estável e de equipamentos de proteção, como luvas e óculos de proteção.

Dependendo do tipo de montagem, será necessário dispor também de uma moldura de superfície ou de grampos de encaixe. Tanto os buchas como os parafusos devem ser escolhidos em função do peso do painel e do material do teto, uma vez que uma fixação adequada para betão pode não ser adequada para uma placa de gesso cartonado.

Antes de efetuar as ligações, deve também verificar-se se o driver é compatível com o painel. Embora dois modelos possam ter conectores semelhantes, uma diferença nos seus valores elétricos pode provocar falhas ou danificar os módulos LED.

Como instalar um painel LED num teto falso desmontável

A instalação num teto falso é uma das mais rápidas, especialmente quando o tamanho do painel coincide com o das placas existentes.

1. Desligar a corrente

Deve desligar-se a alimentação a partir do quadro elétrico e verificar se não existe tensão nos cabos do ponto de luz.

2. Retirar uma placa do teto falso

Levante ligeiramente a placa correspondente e retire-a, inclinando-a com cuidado. A estrutura metálica deve ficar livre para poder colocar o painel.

Antes de continuar, é aconselhável verificar se os perfis suportam corretamente o peso e não apresentam deformações.

3. Preparar o driver

O driver deve ser ligado ao painel através do conector correspondente. Normalmente, esta ligação já vem preparada e basta unir ambos os terminais.

O driver não deve ficar apoiado no difusor nem pressionado contra a luminária. Deve ser colocado sobre uma superfície estável, respeitando as indicações de ventilação fornecidas pelo fabricante.

4. Efetuar a ligação elétrica

Os condutores da instalação ligam-se à entrada do driver. Normalmente, a fase é identificada pelas cores castanho, preto ou cinzento, enquanto o neutro costuma ser azul. A ligação à terra é normalmente representada por um condutor verde e amarelo.

No entanto, nunca se deve confiar apenas na cor de um cabo; a identificação deve ser verificada com instrumentos adequados.

As ligações devem ser efetuadas através de conectores elétricos adequados. Não devem ficar emendas expostas nem devem ser utilizadas soluções provisórias.

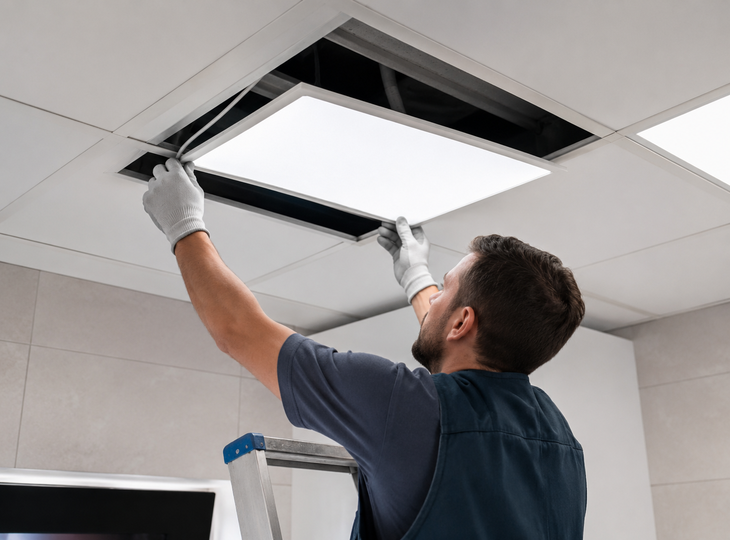

5. Colocar o painel

O painel é introduzido inclinado pela abertura e, em seguida, apoiado nos perfis. Deve ficar bem centrado, estável e completamente fixado pelos quatro lados.

A cablagem e o driver são colocados na parte superior, evitando que fiquem tensos ou presos entre a luminária e a estrutura.

6. Restabelecer a corrente

Depois de verificada a instalação, pode-se voltar a ligar o circuito e acender o painel. É necessário verificar se a luz está estável, se não há cintilações e se o driver não emite ruídos anormais.

Como instalar um painel LED num teto de superfície

A instalação de superfície é a alternativa mais utilizada quando não é possível abrir uma abertura no teto. Para a realizar corretamente, é necessária uma moldura compatível com o painel.

1. Posicionar e marcar a moldura

A moldura é colocada sobre o teto e utilizada como gabarito para marcar os pontos de perfuração. É necessário verificar o seu alinhamento com um nível.

Antes de perfurar, deve-se verificar se não existem instalações ocultas na zona.

2. Escolher os fixadores

Em tetos de betão ou tijolo, utilizam-se buchas de expansão adequadas. Em gesso cartonado, devem ser utilizados fixadores específicos para placas ocas ou, sempre que possível, fixar a moldura aos perfis estruturais.

A capacidade de carga dos fixadores deve ser suficiente para suportar o conjunto formado pela moldura, pelo painel e pelo driver.

3. Montar parte da moldura

Muitas molduras são fornecidas desmontadas. Normalmente, fixam-se três lados ao teto e deixa-se o quarto lado aberto para poder deslizar o painel.

No entanto, o processo pode variar, pelo que devem ser seguidas as instruções específicas do modelo.

4. Efetuar as ligações

Com a corrente desligada, liga-se o driver à rede elétrica e ao painel. O driver e os conectores são colocados dentro da moldura, procurando que não bloqueiem a entrada da luminária.

Os cabos não devem ficar presos entre os perfis metálicos.

5. Inserir o painel

O painel desliza pela lateral aberta até ficar completamente encaixado no caixilho. Em seguida, instala-se o perfil restante e apertam-se os parafusos.

O resultado deve ser estável, uniforme e sem espaços visíveis entre as peças.

6. Verificar o funcionamento

Após verificar a fixação e as ligações, restabelece-se a corrente. Além de verificar o acendimento, é aconselhável observar o painel durante vários minutos para detetar possíveis cintilações, zumbidos ou aquecimentos anormais.

Como instalar um painel LED suspenso

A instalação suspensa é realizada através de cabos de aço, reguladores de altura e elementos de fixação.

Em primeiro lugar, marca-se no teto a posição dos pontos de suspensão. As distâncias devem coincidir exatamente com os suportes do painel para que a luminária fique na horizontal.

Em seguida, perfura-se o teto e colocam-se os buchas adequados. Os cabos são fixados às fixações superiores e, depois, ligados às peças situadas na moldura do painel.

Antes de efetuar a ligação elétrica, regula-se o comprimento de cada cabo. Recomenda-se utilizar um nível para verificar se os quatro pontos se encontram à mesma altura.

O driver pode ser instalado no teto, dentro de um rosetão ou numa caixa destinada a ocultar as ligações. Não deve ficar suspenso diretamente dos cabos elétricos.

Quando o teto é especialmente alto ou o painel está situado sobre uma zona de passagem, a qualidade das fixações assume ainda maior importância. Todas as fixações devem ser concebidas para suportar o peso da luminária com uma margem de segurança adequada.

Como instalar um painel LED no teto da cozinha

Para instalar um painel LED no teto da cozinha, deve-se, em primeiro lugar, escolher um local que permita distribuir a luz de forma uniforme e evitar sombras sobre a bancada ou as principais zonas de trabalho.

Em cozinhas pequenas, pode ser suficiente colocar um único painel na zona central. Em espaços alongados ou de maiores dimensões, pode ser mais adequado instalar vários painéis ou escolher um modelo retangular que se adapte à forma da divisão.

Antes de iniciar a montagem, é necessário desligar a corrente, verificar o tipo de teto e selecionar o sistema de instalação adequado. Deve-se também verificar se existe espaço suficiente para alojar o driver e se as fixações são compatíveis com o material do teto.

É recomendável escolher um painel com luz neutra, uma vez que facilita a realização de tarefas e permite apreciar corretamente as cores dos alimentos. Além disso, se a luminária se encontrar perto de zonas expostas ao vapor ou a possíveis salpicos, convém verificar se dispõe de um grau de proteção adequado.

Depois de ligado o driver e fixado o painel, deve-se verificar se a luminária fica estável, nivelada e afastada de fontes diretas de calor, como o exaustor. Por fim, restabelece-se a corrente e verifica-se se a iluminação é uniforme e não produz cintilações.

Como ligar o driver de um painel LED

O driver é um dos componentes mais importantes da instalação. Em termos gerais, a ligação segue este esquema:

1. A fase e o neutro da instalação são ligados à entrada do driver.
2. A saída do driver liga-se ao painel através do cabo ou terminal correspondente.
3. A ligação à terra é efetuada quando o equipamento dispõe de um terminal preparado para o efeito e a sua classe de proteção assim o exige.
4. Os cabos de regulação só são ligados se o modelo incluir essa função.

A saída do driver não deve ser confundida com a entrada de rede. Os conectores também não devem ser cortados ou modificados sem verificar previamente o esquema do fabricante.

Manutenção de um painel LED

Os painéis LED requerem pouca manutenção, mas não estão completamente isentos de revisões. A acumulação de pó no difusor pode reduzir a quantidade de luz emitida e alterar a sua distribuição.

Antes de limpar a luminária, deve desligar-se a corrente e aguardar que o equipamento arrefeça. O difusor pode ser limpo com um pano macio ligeiramente humedecido, sem produtos abrasivos nem solventes.

Também é aconselhável verificar periodicamente se o painel está bem fixado, se a moldura e os cabos se encontram em bom estado e se não há cintilações, zumbidos nem manchas escuras. Qualquer alteração na intensidade, na cor ou no acendimento pode indicar uma avaria no driver ou nos módulos LED.

Uma redução significativa do fluxo luminoso, um acendimento irregular ou uma alteração de cor podem indicar uma avaria no driver ou nos módulos LED.

Como instalar corretamente um painel LED

Para instalar corretamente um painel LED, é necessário um planeamento prévio e a escolha de um sistema de montagem adequado para cada tipo de teto. É também importante utilizar componentes compatíveis e respeitar as instruções do fabricante durante todo o processo.

Uma instalação bem executada garante uma iluminação uniforme, segura e duradoura. Em caso de dúvida, o mais recomendável é recorrer a um profissional.
