Instalação de uma fita LED: um guia completo

As fitas LED são uma iluminação muito versátil e divertida que abriu um mundo de possibilidades em termos de iluminação. A seguir, explicamos os princípios eléctricos de uma fita LED e a forma de a instalar.

Conhecer estes princípios pode ser muito útil no momento da instalação. Embora a sua instalação seja simples, se for feita incorretamente, pode levar a falhas no desempenho.

Que tipos de fitas LED estão disponíveis?

As fitas de LED existem em várias voltagens, entre as mais comuns estão:

• As fitas LED 220V são menos flexíveis e têm um tamanho maior devido ao seu isolamento. Estes modelos destacam-se pela facilidade de montagem, uma vez que a fita é ligada diretamente à rede eléctrica. Podemos ligar até 50 metros de fita, consoante o tipo de fita e o controlador utilizado.
• Dentro das fitas LED de baixa tensão DC, podemos encontrar fitas de 12 V, 24 V, 48 V e 5 V. Estas fitas também se distinguem pela sua facilidade de montagem, uma vez que possuem uma fita adesiva.

Noções básicas de eletricidade de uma fita LED

Uma fita LED é constituída por díodos emissores de luz distribuídos num circuito flexível. Cada secção incorpora resistências para regular a corrente que passa pelos díodos. No entanto, à medida que o comprimento da instalação aumenta, a tensão diminui progressivamente, o que afecta a uniformidade da luz. Por este motivo, é estabelecido um comprimento máximo por secção e, em instalações mais longas, devem ser adicionados pontos de alimentação adicionais para manter uma iluminação constante.

Densidade dos LED

A densidade dos LED é expressa em número de díodos por metro e determina a distribuição da luz ao longo da faixa. É um parâmetro necessário na conceção da instalação, uma vez que influencia diretamente o consumo de energia e a dissipação de calor.

Os valores mais comuns no mercado são 30 LED/m, 60 LED/m, 120 LED/m, 140 LED/m e 320 LED/m.

Uma densidade baixa produz pontos de luz mais nítidos e uma iluminação menos contínua, enquanto uma densidade elevada produz uma linha de luz mais homogénea e proporciona mais iluminação.

Potência

A potência de uma fita LED é expressa em watts por metro (W/m) e define o consumo de energia por comprimento de fita, que é utilizado para calcular o consumo total de energia do sistema.

O cálculo de base é efectuado multiplicando a potência por metro pelo comprimento total instalado, obtendo-se assim a carga real do sistema. Além disso, a potência tem uma influência direta sobre a produção de calor. Quanto maior for o consumo de energia, maior será a necessidade de dissipação de calor, especialmente em instalações contínuas ou em áreas pouco ventiladas.

Watts por metro (W/m) × Comprimento (m) = Consumo total de energia (W)

Ao escolher a fonte de alimentação, é aconselhável adicionar uma margem de segurança de +20% ao consumo calculado para garantir a estabilidade.

Grau de proteção

O índice de proteção (IP) indica o grau de resistência da fita LED à entrada de pó e água. Este valor determina o tipo de ambiente em que pode ser instalada sem afetar o seu funcionamento.

O IP20 destina-se a interiores secos sem exposição à humidade. O IP65 incorpora uma camada de vedação que protege contra o pó (nível 6) e jactos de água de baixa pressão a partir de qualquer ângulo.

Como instalar a fita LED passo a passo

Etapa 1: Conceção do sistema

Desde o início, a estrutura da instalação deve ser definida para garantir um funcionamento correto. É aconselhável verificar:

• Comprimento total: Indica o comprimento total da instalação e permite-lhe calcular o consumo de energia.
• Localização da fonte de alimentação: Define o ponto de entrada de energia para manter uma iluminação estável em toda a faixa.
• Tipo de controlo: Define a forma como a luz será gerida, como a ligação e a regulação da intensidade da luz/cor.
• Secção da cablagem: Deve ser selecionada com base na corrente necessária para evitar perdas eléctricas e sobreaquecimento. Deve ser calculada para garantir que a queda de tensão total não excede 3-5% da tensão nominal, o que é crítico em sistemas de baixa tensão.

PASSO 2: Preparação eléctrica

Antes da instalação, é necessário verificar se o sistema está a funcionar corretamente dentro dos parâmetros eléctricos adequados. A compatibilidade da tensão entre a fonte e a fita LED deve ser verificada.

ETAPA 3: Corte e ligação

As fitas LED só podem ser cortadas nos pontos marcados pelo fabricante, uma vez que são concebidas para manter a continuidade eléctrica do circuito. Uma vez definido o comprimento, as ligações podem ser efectuadas através de conectores de fita LED ou por soldadura direta. Independentemente do método escolhido, todas as juntas devem ser devidamente isoladas e protegidas para evitar curto-circuitos e para as proteger da humidade. Graças a este guia, pode aprender a cortar corretamente uma fita LED.

Quando precisamos de cortar a fita LED, temos de nos certificar de que o fazemos nos locais marcados para o efeito, de acordo com o modelo da fita LED.

PASSO 4: Gestão térmica

A temperatura pode provocar a degradação dos LEDs e afetar o seu funcionamento. Para controlar a acumulação de calor, recomenda-se a utilização de perfis de alumínio que melhorem a dissipação. Por outro lado, evitar a instalação em superfícies isolantes que retêm a temperatura e não cobrir completamente a tira para permitir a circulação do ar.

PASSO 5: Instalação

Ligar a fonte de alimentação à rede eléctrica e à fita. Além disso, o desempenho adesivo das tiras de LED pode variar e depende do estado da superfície. Para garantir uma boa aderência, aplique pressão e trabalhe numa superfície limpa.

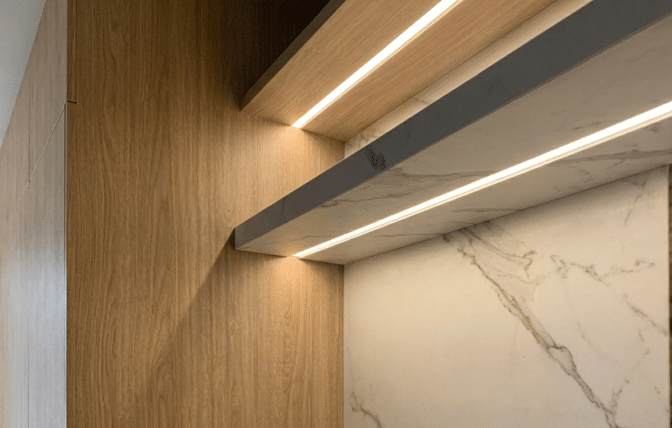

Pontos a considerar na instalação de fitas de LED em madeira

A madeira tem caraterísticas especiais que afectam a fixação e a dissipação de calor. Devem ser tidas em conta as seguintes especificações:

Gestão térmica na madeira

A madeira é um material poroso com baixa condutividade térmica. Esta caraterística reduz a capacidade de dissipação, o que resulta numa acumulação de temperatura, o que pode levar à falha da cola ao longo do tempo. Além disso, em tiras de alta potência ou de longa duração, o perfil de alumínio torna-se um requisito de segurança, pois actua como uma barreira térmica incombustível que atenua o risco de ignição da madeira.

Preparação da superfície

Para garantir a correta aderência da fita LED à madeira, é necessário pré-condicionar a superfície. Uma lixagem ligeira pode ajudar a uniformizar a superfície, bem como a limpar o pó e os detritos. Em madeiras muito porosas, é aconselhável selar a superfície para melhorar a ligação adesiva.

Sistemas de fixação

Há situações em que o adesivo da fita LED não proporciona uma fixação suficiente, pelo que são recomendados sistemas de fixação adicionais. As opções mais utilizadas são os perfis de alumínio, que são rígidos e melhoram a dissipação do calor.

Integração em mobiliário

Em alguns móveis, é comum fresar a madeira para acomodar a fita LED nos canais. Esta técnica proporciona proteção contra impactos ou desgaste, melhora a integração visual e, quando combinada com perfis de alumínio, aumenta a dissipação.

Ligação da fita LED à fonte de alimentação em pormenor

Para começar a funcionar, temos de ligar a extremidade da fita LED ao conetor e este, por sua vez, à fonte de alimentação. Para o efeito, ligue os fios VERMELHO e PRETO da fita à saída da fonte de alimentação da seguinte forma:

SIGNO + ou +V com o cabo VERMELHO.

SIGNO – ou -V com o fio PRETO.

Se a fita LED RGB ou regulável, deve ser colocado um CONTROLADOR/DIMMER entre a tira e a fonte de alimentação para poder selecionar a cor/intensidade.

O dimensionamento do controlador deve ser efectuado de acordo com a amperagem total requerida pela instalação. Para tal, é necessário calcular o consumo global da fita LED e verificar se o controlador suporta essa carga com uma margem de segurança de 15-20%. Um driver subdimensionado pode levar a falhas.

Relativamente à instalação física, recomenda-se que o controlador seja colocado em locais com ventilação adequada. A acumulação de calor nestes dispositivos electrónicos pode afetar o seu desempenho.

Um exemplo de instalação é mostrado abaixo:

Lembre-se que na efectoLED também dispomos de kits de fitas LED com todos os componentes prontos a instalar.

Como calcular o transformador necessário para uma fita LED

A potência necessária da fonte de alimentação para a instalação de fitas LED depende da potência total (W) do troço que vamos instalar, que será determinada pelo seu comprimento e pelo número de LEDs por metro, e da eficiência da fonte de alimentação, que determinará a potência real de que dispomos para alimentar a fita.

Embora seja sempre necessário verificar o consumo da fita que vamos adquirir, pois pode variar de um produto para outro, no momento em que escrevemos estas linhas os consumos típicos são os da tabela seguinte:

N.º de LEDs/m	W/m de fita
60 LED/m	5 W/m
140 LED/m	12 W/m

A seguinte equação é utilizada para o cálculo:

Pfte = L x Wm /Feff

Onde, Pfte é a potência da fonte de que necessitamos, L é o comprimento da fita, Wm são os watts por metro consumidos pela fita e Feff é a eficiência da fonte de alimentação.

Assim, se tivermos 8 metros de fita de 60 LED/m e uma fonte de alimentação com uma eficiência de 85% (outro facto a verificar no produto adquirido), precisaremos de Pfte = 8 x 5 / 0,85 = 47,06 W. Em seguida, instalaremos a fonte de alimentação com a potência imediatamente superior, no nosso caso 60 W.

Distribuição de energia em grandes instalações

Em instalações de grandes dimensões, é importante ter em conta a distribuição de energia. Como mencionado anteriormente, este tipo de instalação pode sofrer perdas devido à resistência no circuito, resultando em quedas de tensão e iluminação irregular entre o início e o fim da faixa.

Para evitar estes efeitos, recomenda-se a aplicação de sistemas de injeção de corrente em vários pontos da instalação. Este método consiste em alimentar a faixa a partir de mais do que um local para reduzir a carga eléctrica que percorre o circuito a partir de uma extremidade. Desta forma, mantêm-se níveis de tensão mais constantes ao longo de todo o comprimento.

Outra prática comum é a utilização de cablagem paralela em percursos lineares ou perimetrais. Isto permite que a corrente seja distribuída uniformemente, evitando sobrecargas numa única secção de condutor.

Manutenção das fitas LED

É importante efetuar uma manutenção preventiva para melhorar a sua conservação. Uma das principais tarefas é verificar as ligações eléctricas. Com a utilização contínua, podem surgir pontos de contacto instáveis ou juntas de soldadura degradadas.

Como já foi referido, o controlo da temperatura permite detetar uma acumulação excessiva de calor. Se forem detectadas áreas de perda de intensidade de luz, recomenda-se a substituição das secções afectadas em vez de tentar corrigir as falhas. Se precisar de mais informações, aqui está um guia sobre os factores que afectam a vida útil das fitas LED e como prolongá-la.

Seguindo todas estas dicas, pode conseguir uma instalação e manutenção corretas sem ter de enfrentar falhas prematuras.
