O que é um disjuntor e como ele funciona?

Um disjuntor é um interruptor automático que corta a corrente elétrica se certas condições forem atendidas. Serve para proteger pessoas e dispositivos elétricos.

Em contraste com os fusíveis, que são de uso único, um disjuntor pode ser reiniciado desde que as causas que o desencadearam tenham sido resolvidas.

Características dos disjuntores elétricos

Ao adquirir um destes componentes eléctricos, devemos ter em conta algumas características:

• Tensão de trabalho: Tensão para a qual eles são projetados. Eles podem ser monofásicos ou trifásicos.
• Intensidade nominal: Como no caso da tensão, este é o valor da corrente de trabalho.
• Poder de corte: A intensidade máxima de corrente que pode interromper.
• Poder de fechamento: Intensidade máxima de corrente que pode ser suportada sem danos.
• Número de pólos: O número de conectores que podem ser conectados ao dispositivo.

Tipos de disjuntores

Os principais tipos de disjuntores são:

• Disjuntor térmico
• Disjuntor magnético
• Disjuntor magnético-térmico
• Disjuntor diferencial.

Abaixo detalharemos aqueles mais utilizados em instalações domésticas, como o disjuntor magnético-térmico e o disjuntor diferencial.

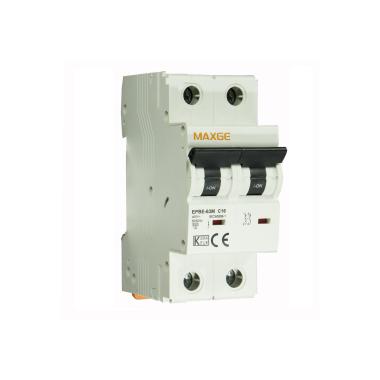

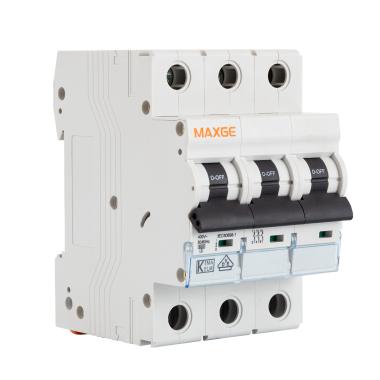

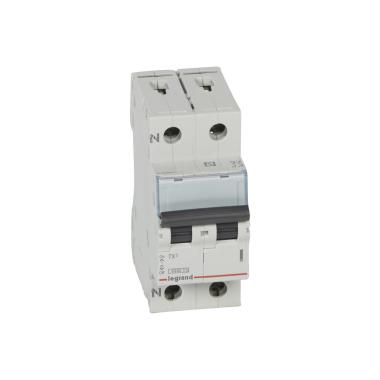

Disjuntor magnético-térmico

Este dispositivo, mais conhecido como um magnético-térmico , é responsável por cortar a corrente quando ela excede um determinado limite. Eles protegem o resto da instalação e os equipamentos conectados a ela de possíveis sobrecargas e curtos-circuitos.

Como já vimos ao falar da instalação elétrica de uma casa, cada um dos circuitos que são instalados tem seu próprio Disjuntor magnético-térmico.

Um tipo especial é a proteção do motor, que é muito comum em ambientes industriais. Seu comportamento é exatamente o mesmo, mas é projetado para suportar os picos de corrente gerados durante a partida dos motores elétricos.

Disjuntor diferencial

O disjuntor ou interruptor diferencial é o encarregado de proteger às pessoas de choques elétricos. Funciona em conjunto com a ligação do terra de todos os elementos da instalação.

Este dispositivo compara a intensidade que entra no circuito com a intensidade que sai. Se tudo estiver correto, eles devem ser os mesmos e o interruptor deve permanecer fechado, permitindo a passagem de eletricidade. Se, por exemplo, entrássemos em contato com qualquer parte da instalação e sofrêssemos uma descarga, a intensidade de saída seria menor, ativando o interruptor que cortaria a corrente.

Deve-se notar que os diferenciais incorporam um botão de teste para verificar se eles estão funcionando corretamente. Dada sua importância na proteção da vida das pessoas, é muito importante que verifiquemos se ainda estão em perfeitas condições (apertando este botão) de vez em quando.

Localização dos disjuntores

Os diferentes tipos de disjuntores são instalados no quadro elétrico. A configuração mais comum é ter o interruptor principal e imediatamente após ele o diferencial, do qual » penduram » os disjuntores magnético-térmicos de cada um dos circuitos da instalação.

O ICP, se presente, é instalado acima do interruptor principal, mas com medidores digitais este dispositivo não é mais necessário.

Como podemos ver, os disjuntores são elementos básicos de segurança em instalações elétricas e protegem aparelhos elétricos e pessoas. Você tem alguma dúvida sobre os disjuntores elétricos? Deixe-nos um comentário.
