Campanas Lineales LED

En entornos donde la disposición del espacio condiciona la iluminación, este tipo de luminaria se ha consolidado como una solución clave dentro de la iluminación LED industrial. Su diseño permite adaptar el flujo luminoso a estructuras alargadas, mejorando la eficiencia y reduciendo sombras en zonas críticas.

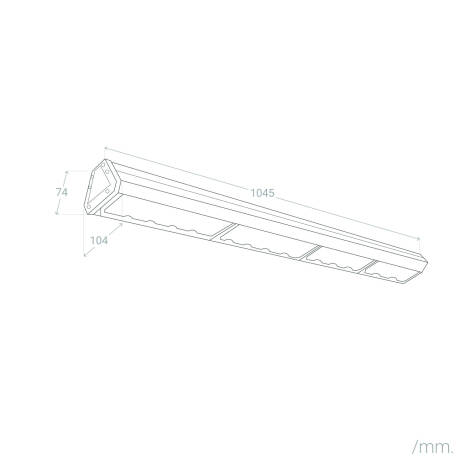

Qué son las campanas lineales LED

Se trata de camapanas industriales LED de formato alargado diseñadas para distribuir la luz de forma longitudinal. A diferencia de las campanas tipo UFO, que emiten luz de forma radial, las lineales concentran el flujo en una dirección más controlada.

Este diseño permite adaptar mejor la iluminación a espacios como pasillos logísticos, líneas de producción o zonas con estanterías altas, donde una distribución convencional generaría pérdidas de luz o zonas en sombra.

Además, su estructura suele integrar ópticas específicas que mejoran la penetración de la luz entre obstáculos, como racks o maquinaria.

Características técnicas de las campanas lineales LED

Las campanas lineales LED están diseñadas para maximizar la eficiencia en instalaciones industriales donde la geometría del espacio es determinante.

Flujo luminoso y eficiencia

Los modelos actuales ofrecen eficacias entre 130 y 160 lm/W. En términos prácticos, una campana lineal de 120W puede generar entre 16.000 y 20.000 lúmenes, mientras que versiones de 200W alcanzan los 28.000–32.000 lm.

Este rendimiento permite cubrir grandes superficies con menor número de luminarias cuando se optimiza correctamente la distribución.

Distribución fotométrica

El principal valor diferencial de estas luminarias es su distribución de la luz. En lugar de un haz circular, trabajan con ópticas alargadas o asimétricas que permiten dirigir el flujo a lo largo de pasillos o zonas de trabajo.

Esto mejora la uniformidad en instalaciones donde la relación largo/ancho del espacio es elevada, evitando zonas con exceso de luz y otras con déficit.

Disipación térmica y vida útil

Al igual que otros sistemas LED industriales, integran disipadores de aluminio que garantizan una correcta gestión térmica. Esto permite mantener el flujo luminoso estable durante más tiempo.

Su vida útil se sitúa habitualmente entre 50.000 y 100.000 horas (L80–L70), lo que reduce intervenciones de mantenimiento en instalaciones complejas.

Cómo elegir campanas lineales LED

La elección de campanas lineales debe basarse en el análisis del espacio y la distribución de la actividad, ya que su rendimiento depende directamente de cómo se integran en la instalación.

Tipo de espacio y geometría

Este tipo de luminaria es especialmente recomendable en espacios donde predominan los pasillos o zonas longitudinales.

En almacenes con racks de más de 8 metros de altura, la iluminación debe penetrar entre estanterías para garantizar visibilidad en todos los niveles. En estos casos, las ópticas lineales permiten dirigir la luz con mayor precisión.

Nivel de iluminación (lux)

Los niveles recomendados varían según el uso:

• Pasillos logísticos: 150–250 lux.
• Zonas de picking: 200–300 lux.
• Líneas de producción: 300–500 lux.

Por ejemplo, en un pasillo de almacén de 50 m de largo por 4 m de ancho (200 m²), para alcanzar 200 lux se requieren 40.000 lúmenes útiles. Considerando un factor de pérdida de 0,6, la instalación debería situarse en torno a 65.000–70.000 lm, lo que puede resolverse con 3–4 luminarias lineales de 20.000 lm correctamente distribuidas.

Altura de instalación

Las campanas lineales se utilizan habitualmente entre 4 y 12 metros de altura. A medida que aumenta la altura, es necesario ajustar la óptica para evitar pérdidas de luz.

En alturas superiores a 8 metros, es recomendable utilizar ópticas más cerradas o sistemas que concentren el flujo hacia el plano de trabajo.

Separación entre luminarias

La distancia entre luminarias depende de la altura y la distribución del haz. En aplicaciones lineales, se busca una continuidad lumínica, por lo que las luminarias suelen colocarse alineadas siguiendo el eje del pasillo.

Como referencia, la separación suele situarse entre 1 y 1,2 veces la altura de instalación para mantener la uniformidad.

Aplicaciones de las campanas lineales LED

Las campanas lineales LED destacan en entornos donde la iluminación debe adaptarse a estructuras longitudinales.

Almacenes con estanterías altas

En almacenes logísticos, estas luminarias permiten iluminar correctamente los pasillos entre racks, garantizando visibilidad en todos los niveles.

Su capacidad para dirigir la luz reduce sombras y mejora la eficiencia en operaciones de picking.

Líneas de producción

En líneas de montaje o fabricación, la iluminación debe seguir la disposición del proceso productivo. Las campanas lineales permiten mantener niveles constantes de 300–500 lux a lo largo de toda la línea.

Pasillos industriales y zonas de circulación

En zonas de tránsito, estas luminarias garantizan una iluminación continua sin interrupciones, mejorando la seguridad y la orientación.

Centros logísticos y distribución

En grandes superficies logísticas, combinan eficiencia y precisión en la iluminación, especialmente cuando se integran con sistemas de control y sensores.

Ventajas de las campanas lineales LED

Las campanas lineales LED ofrecen ventajas claras frente a otras soluciones en entornos específicos.

Su principal fortaleza es la adaptación a la geometría del espacio, lo que permite mejorar la uniformidad y reducir pérdidas de luz. Esto se traduce en instalaciones más eficientes, con menor número de luminarias y menor consumo energético.

Además, su diseño permite reducir sombras en entornos complejos, mejorando la visibilidad y la seguridad.

En términos de mantenimiento, su larga vida útil y su resistencia a condiciones industriales reducen intervenciones, especialmente en instalaciones en altura.

Preguntas frecuentes sobre campanas lineales LED

¿Cuándo elegir campanas lineales en lugar de UFO?

Las campanas lineales son más adecuadas en espacios alargados o con estanterías, mientras que las UFO funcionan mejor en zonas abiertas.

¿Cuántos lúmenes necesito?

El cálculo se basa en los lux requeridos y la superficie. Por ejemplo, para 200 lux en 500 m² se necesitan 100.000 lm útiles, que en instalación real se convierten en unos 150.000–180.000 lm considerando pérdidas.

¿Qué altura es adecuada?

Funcionan bien entre 4 y 12 metros, siempre ajustando la óptica para garantizar que el flujo llegue correctamente al plano de trabajo.

¿Reducen realmente el consumo?

Sí. Frente a sistemas tradicionales, permiten reducir el consumo entre un 40% y un 60%, especialmente cuando se optimiza la distribución de la luz.

¿Son adecuadas para entornos industriales exigentes?

Sí. Con protecciones IP65 y estructuras robustas, están diseñadas para funcionar en entornos con polvo, humedad y uso intensivo.
