Sensor de Movimiento PIR Empotrable Crepuscular con Regulación 0/1-10V Automática SKYDANCE EH-R

Sensor PIR empotrable con detección crepuscular y dimming automático 0/1-10V para control de iluminación, con entrada de alta tensión 220–240 V AC y salida de señal 0/1–10V. Orientado a integradores que buscan automatización y control fiable sin añadir pasarelas.

Información general sobre Sensor de Movimiento PIR Empotrable Crepuscular con Regulación 0/1-10V Automática SKYDANCE EH-R

Dispositivo de detección que combina sensor PIR de techo con fotocélula integrada para umbral de luz y gestión de señal 0/1–10V. Trabaja con drivers regulables 0–10V o 1–10V, seleccionables por DIP, y puede actuar como interruptor o como atenuador según la configuración. Incorpora relé AC de cruce por cero para la conmutación de carga y salida de señal 0/1–10V (máx. 30 mA) para regulación analógica.

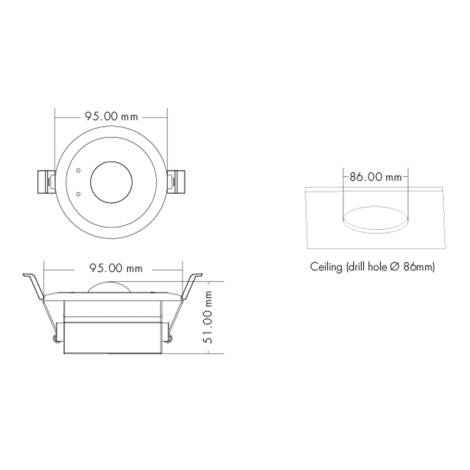

El equipo añade conectividad RF 2,4 GHz para emitir señal hacia controladores o drivers RF compatibles, con funciones de emparejado, borrado y modos de trabajo descritos en el manual. El tiempo de retardo, el tiempo en espera y el umbral de luz se ajustan mediante potenciómetros, facilitando la configuración fina en obra. Fabricado en PC y diseñado para montaje empotrable en techo, con diámetro de corte de 86 mm y medidas de 51 mm x Ø95 mm, aporta una integración limpia en proyectos técnicos.

Uso y aplicación

Orienta la automatización del alumbrado activando o atenuando luminarias por detección de movimiento y umbral crepuscular. En instalaciones profesionales, encaja como solución de control para encendido/apagado o dimming de una zona mediante salida 0/1–10V y selección del modo SWITCH o DIMMER; la selección 0–10V o 1–10V permite ajustarlo al comportamiento del driver y evitar encendidos residuales.

Funciona con alimentación a red (tensión nominal 100–240 V) y señal 0/1–10V hacia driver regulable, con relé AC para salida de línea cuando se requiere conmutación. Los parámetros operativos (retardo, espera, umbral lux y brillo esperado) se ajustan por potenciómetro, y el emparejado RF 2,4G permite vincularlo como emisor cuando proceda. Esta solución posibilita una configuración precisa de la iluminación por dimming analógico y lógica crepuscular, favoreciendo una puesta en marcha ordenada en proyectos técnicos.

Beneficios clave

• Mayor control de la iluminación por detección de presencia gracias al sensor PIR con ángulo de 120°.
• Gestión de dimming estable mediante salida 0/1–10V por selección de 0–10V o 1–10V en DIP.
• Conmutación fiable por relé de cruce por cero en aplicaciones tipo SWITCH.
• Automatización crepuscular por sensor de luz con umbral ajustable en potenciómetro.
• Puesta en marcha ágil por configuración de tiempo de retardo y tiempo en espera en el propio equipo.
• Opciones de integración inalámbrica como emisor RF 2,4G hacia controladores/driver RF.

Especificaciones destacadas

Tensión: 220–240 V AC; Tipo de sensor: PIR; Señal de salida: 0/1–10V (máx. 30 mA); Dimensiones: 51 mm x Ø95 mm.

Instalación y mantenimiento

Montaje empotrable en techo con taladro Ø86 mm y conexión a red 100–240 V AC, respetando fase, neutro y, cuando se utilice, la salida de línea del relé. Seleccionar en DIP el modo 0–10V o 1–10V y el tipo SWITCH o DIMMER conforme al driver regulable. Ajustar por potenciómetros el umbral de luz (LUX), el tiempo de retardo (HOLD TIME) y, si aplica, el tiempo en espera (STANDBY TIME) según la lógica requerida. Para funcionamiento RF 2,4G como emisor, realizar el emparejado con el controlador/driver RF mediante la tecla MATCH o con reinicio de alimentación, siguiendo la secuencia indicada en el manual.

Para un resultado estable, evitar instalarlo frente a corrientes de aire, fuentes de calor o luz solar directa, y mantener despejada la zona de detección. Prioriza una instalación segura con cableado correcto y revisa la configuración final del emparejado si se utiliza RF. Desconectar la alimentación antes de cualquier intervención.

Distribución especializada de iluminación en España. Si buscas comprar Sensor de Movimiento PIR Empotrable Crepuscular con Regulación 0/1-10V Automática SKYDANCE EH-R con garantía profesional, es una opción líder por durabilidad y eficiencia. Envío estimado en 24h (según disponibilidad de stock). Calidad certificada por CE, EMC, RED, RoHS para instalaciones y proyectos profesionales. Consulta precio y disponibilidad aquí.

Preguntas frecuentes

• ¿Cómo se selecciona entre 0–10V y 1–10V? — Mediante el interruptor DIP dedicado, ajustándolo al comportamiento del driver regulable.
• ¿Puede utilizarse solo como interruptor sin regulación? — Sí, configurándolo en modo SWITCH y empleando la salida de relé AC cuando se requiera conmutación.
• ¿Cómo se ajusta el umbral de luz ambiental? — Con el potenciómetro LUX, definiendo el valor de iluminancia a partir del cual actúa.
• ¿Qué pasos básicos requiere el emparejado RF? — Usar la tecla MATCH o el método de reinicio de alimentación y confirmar el parpadeo que indica éxito.
• ¿Qué precauciones de ubicación son recomendables? — Evitar luz solar directa, corrientes de aire y fuentes de calor, y mantener despejada el área de detección.
