Splitter Divisor de Señal Digital SPI Monocolor/RGB/RGBW 5-12-24V SKYDANCE SA

Divisor de señal para control de iluminación digital orientado a proyectos con tiras LED direccionables. El equipo distribuye señal SPI (TTL) a dos salidas y funciona con alimentación de 5–24 VDC, facilitando la integración de múltiples líneas de LED en sincronía.

Información general sobre Splitter Divisor de Señal Digital SPI Monocolor/RGB/RGBW 5-12-24V SKYDANCE SA

El SA de SKYDANCE es un equipo de control diseñado para replicar y estabilizar la comunicación de un controlador SPI hacia varias líneas de LED digitales. Trabaja como amplificador/divisor doble, partiendo de un único grupo de datos y reloj y generando dos grupos independientes con el mismo protocolo, lo que permite ampliar instalaciones manteniendo la sincronía entre tramos monocolor, RGB o RGBW direccionables. Incorpora alimentación de 5–24 VDC y entrada/salida de señal SPI a nivel TTL, con bornas dedicadas para datos, reloj y masa de señal.

Conecta aguas abajo de un controlador SPI y distribuye la orden a dos ramales, evitando pérdidas por distancia o por número de puntos al actuar como repetidor. Dispone de rango térmico operativo y certificaciones internacionales, aportando fiabilidad en entornos de domótica y control técnico. Su formato compacto facilita la instalación en cajas o envolventes. Es una solución enfocada a control escalable, con conectividad por bus SPI y rápida configuración mediante cableado.

Uso y aplicación

Su función es ampliar sistemas de regulación y control digital basados en señal SPI, replicando un grupo de entrada en dos salidas para gestionar varias líneas de LED sincronizadas. En instalaciones de iluminación profesional, permite escalar proyectos técnicos y mantener la consistencia cromática y de efectos gracias a la duplicación de señal SPI (TTL) y a la alimentación de 5–24 VDC.

Cuando se requiere aumentar el número de tiras LED direccionables sin degradación de señal, se intercala entre el controlador SPI y las cargas. Las condiciones de trabajo admiten un rango de temperatura de -30 °C a +55 °C, y el cableado identifica claramente datos, reloj y GND, simplificando la integración. La puesta en marcha se resuelve por configuración eléctrica y conexionado siguiendo la topología indicada en el manual, sin dependencias adicionales.

Beneficios clave

• Escalabilidad de sistemas de iluminación digital por la duplicación de señal mediante SPI (TTL).
• Sincronía estable entre tramos LED gracias a la función de amplificador/divisor de señal.
• Versatilidad en proyectos con tiras monocolor, RGB o RGBW por la replicación de datos y reloj.
• Integración sencilla en cuadros y envolventes mediante formato compacto y bornas identificadas.
• Continuidad operativa en diferentes condiciones por su rango térmico de trabajo.

Especificaciones destacadas

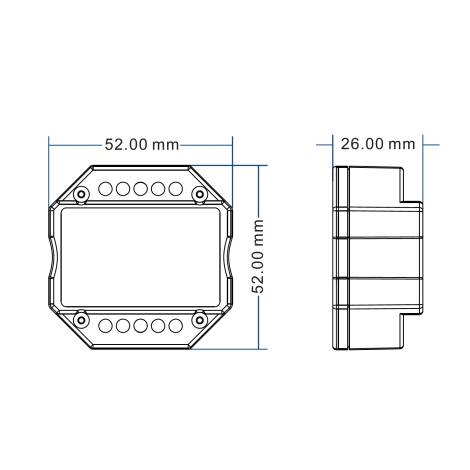

Entrada de tensión: 5–24 VDC; Entrada de señal: 1 grupo SPI (TTL); Salida de señal: 2 grupos SPI (TTL); Dimensiones: 52 mm x 26 mm x 52 mm.

Instalación y mantenimiento

Realizar el montaje siguiendo el esquema de cableado: conectar la entrada SPI (datos/clock/GND) desde el controlador y distribuir a las dos salidas manteniendo la masa de señal común. Alimentar el equipo a 5–24 VDC respetando polaridad y sección de cable indicada. En tiras de control monohilo, DATA y CLK comparten línea; en bihilo, cablear datos y reloj por separado según el diagrama.

Para instalaciones extensas, replicar la topología intercalando varias unidades en cascada según necesidad, manteniendo fuentes de 5–24 VDC para cada tramo. En mantenimiento, verificar conexiones, apriete y continuidad de GND de señal antes de cualquier ajuste de configuración. Desconectar siempre la red de alimentación antes de manipular el cableado o realizar tareas de instalación. Desconectar la alimentación antes de cualquier intervención.

Distribución especializada de iluminación en España. Si buscas comprar Splitter Divisor de Señal Digital SPI Monocolor/RGB/RGBW 5-12-24V SKYDANCE SA con garantía profesional, es una opción líder por durabilidad y eficiencia. Envío estimado en 24h (según disponibilidad de stock). Calidad certificada por CE, EMC, FCC, LVD, RoHS para instalaciones y proyectos profesionales. Ver precio y disponibilidad aquí.

Preguntas frecuentes

• ¿Cuántas salidas de señal ofrece? — Dispone de dos grupos SPI (TTL) derivados de una única entrada.
• ¿Qué rango de alimentación admite? — Funciona con 5–24 VDC, verificando polaridad en el borne de entrada.
• ¿Puede encadenarse con más unidades? — Es posible replicar la topología en cascada siguiendo el esquema y asegurando fuentes de 5–24 VDC para cada tramo.
• ¿Cómo cablear tiras de un solo hilo de control? — En monohilo, DATA y CLK comparten línea de señal; en bihilo, se cablean datos y reloj por separado.
• ¿Qué temperatura de trabajo soporta? — Opera entre -30 °C y +55 °C; revisar ventilación y fijación adecuadas.
