Estrutura Coplanar para Painéis Solares Montados em Chapa Plana e Concreto

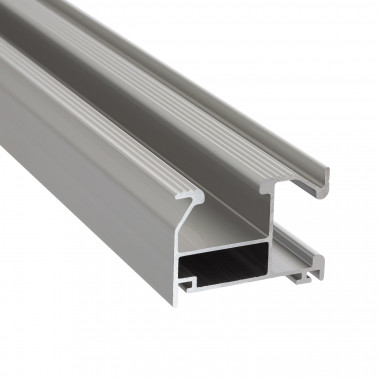

Nossas estruturas de painéis solares são universais. Permitem-nos instalar qualquer painel solar com largura entre 100 e 113,4 cm. São estruturas muito fáceis de montar, pois dependendo da quantidade de painéis que se vão instalar em série, será fornecida a quantidade necessária de peças de ancoragem, clipes intermediários e clipes finais.

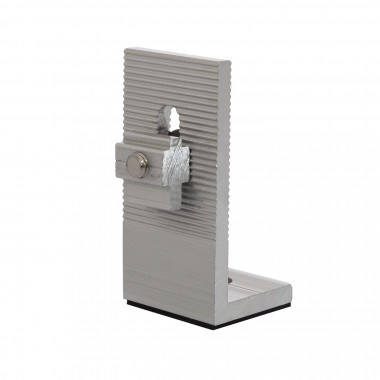

A Estrutura para Painéis Solares é fabricada em Alumínio AL6005-T5 (Anodizado) com parafusos em aço S304 INOX A2 . Esta estrutura é ancorada à superfície onde será instalada através de uma peça de ancoragem. O cliente deve adquirir separadamente as ferragens adequadas para cada aplicação, parafusos para chapa metálica, bujões químicos, parafusos de fixação, reatores, etc. Além disso, deve ser garantida uma boa vedação entre a peça de ancoragem e a superfície de instalação para evitar infiltrações.

Para correta captação de energia solar, os painéis solares devem ser instalados com inclinação aproximada de 30º. Caso não exista superfície inclinada, a melhor opção seria optar por uma Estrutura Inclinada de 30º para Painéis Solares.

Esta estrutura suporta uma carga de vento de 1,5 kN/m² e cumpre a norma EN 1090-1:2009+A1:2011 .

Componentes e dimensões dos Kits:

* Nº de Painéis 1 : 2 x Guia de Estrutura Coplanar 115cm, 4 x Peça de Ancoragem Tipo L, 4 x Clipe Final ---------> Dimensões da largura: 115 cm

*Número de Painéis 2 : 2 x Guia de Estrutura Coplanar 245 cm, 6 x Peça de Ancoragem Tipo L, 2 x Clipe Intermediário, 4 x Clipe Final ---------> Dimensões largura : 245 cm

*Número de painéis 3 : 4 x Guia de estrutura coplanar 180 cm, 2 x emenda de guia de estrutura, 8 x peça de ancoragem tipo L, 4 x clipe intermediário, 4 x clipe final ---------> Dimensões largura : 360 cm

*Nº de painéis 4 : 4 x Guia de estrutura coplanar 180 cm, 2 x guia de estrutura coplanar 115 cm, 4 x emenda de guia de estrutura, 8 x peça de ancoragem tipo L, 6 x clipe intermediário, 4 x clipe final ----- - -> Dimensões da largura : 475 cm

*Número de painéis 5 : 4 x Guia de estrutura coplanar 180 cm, 4 x guia de estrutura coplanar 115 cm, 6 x emenda de guia de estrutura, 10 x peça de ancoragem tipo L, 8 x clipe intermediário, 4 x clipe final ------ -> Dimensões de largura : 590 cm

*Número de painéis 6 : 8 x Guia de estrutura coplanar 180 cm, 6 x emenda de guia de estrutura, 12 x peça de ancoragem tipo L, 10 x clipe intermediário, 4 x clipe final ---------> Dimensões largura : 720 cm

*Número de painéis 7 : 2 x Guia de estrutura coplanar 115 cm, 6 x guia de estrutura coplanar 245 cm, 6 x emenda de guia de estrutura, 14 x peça de ancoragem tipo L, 12 x clipe intermediário, 4 x clipe final ------ -> Dimensões de largura : 850 cm

*Número de painéis 8 : 8 x Guia de estrutura coplanar 245 cm, 6 x emenda de guia de estrutura, 16 x peça de ancoragem tipo L, 14 x clipe intermediário, 4 x clipe final ---------> Dimensões largura : 980 cm

*Número de painéis 9 : 2 x Guia de estrutura coplanar 115 cm, 8 x guia de estrutura coplanar 225 cm, 8 x emenda de guia de estrutura, 16 x peça de ancoragem tipo L, 16 x clipe intermediário, 4 x clipe final ------ -> Dimensões de largura : 1095 cm

*Número de painéis 10 : 10 x Guia de estrutura coplanar 245 cm, 8 x emenda de guia de estrutura, 18 x peça de ancoragem tipo L, 18 x clipe intermediário, 4 x clipe final ---------> Dimensões largura : 1225 cm

*Esta estrutura é compatível com painéis com espessura de 35 a 40 mm.
*As estruturas são projetadas para painéis com largura máxima de 113,4 cm, caso possua um painel maior verifique as larguras totais na descrição para escolher o que melhor se adapta.
*As ferragens de fixação não estão incluídas no produto.
*Certifique-se de usar um bom selante para evitar vazamentos.
