Estrutura inclinada 30º para Painéis Solares montagem em Chapa e Betão

Baixar ficha técnica

Ref. efectoLED63300

4.5 reviews stars(4)

4.5 de 5 estrelas

Trustpilot summary stars
Opiniões

Número de painéis 1

1

Antes 101,60 €

-30% (Economiza 30,50 €)

71,10 €

IVA incluído

Reservar, envio de 5 a 9 dias

Não inclui: Painéis Solares

PRO CLUB badge

É um profissional da iluminação ou uma empresa?

  • Grandes descontos. sobre PVP
  • Garantia extendida
  • Serviços exclusivos

Compre agora e pague depois

Pagamento a crédito
    • Devoluções 30 dias

      Poderá desistir deste produto durante os primeiros 30 dias naturais a contar da data de receção, desde que o produto se mantenha em perfeitas condições de utilização.


      Estão excluídos os produtos feitos por medida e as fitas cortadas.


      Termos e condições completos aqui: Serviço Pós-venda.

    • Envio grátis 24h

      Portugal Continental: Se você fizer seu pedido hoje antes das 14:00h, entregaremos em 24/48h (dias úteis).


      O envio será gratuito em compras superiores a 24,95 € (IVA Incl.).


      Termos e condições completos aqui: Métodos de envio.

    • Pagamentos 100% seguros

      payment method image 1

      payment method image 2

      Na efectoLED zelamos pela sua segurança e privacidade. Utilizamos métodos de pagamento que garantem a sua segurança. Tanto os seus dados pessoais como os bancários estão protegidos com todas as medidas de segurança estabelecidas na legislação em vigor.


      Mais informações: Formas pagamento.

    • Garantia de até 5 anos

      O nosso serviço de garantia de até 5 anos garante a substituição, reparação ou reembolso de produtos defeituosos.


      Encontrará a garantia exacta do produto nos detalhes técnicos.


      Condições completas aqui: Serviço Pós-venda.

Downloads

  • pdf file

    Ficha técnica PDF

  • pdf file

    KIT03006_0_FICHATECNICA

Certificados e selos

CertificateCertificateCertificate

Especificações técnicas

  • Especificações do Produto

    • Número de painéis1
    • UsoExterior
  • Dados do produto

    • Garantia5 anos
  • Informação técnica

    • Certificações de qualidade, segurança e conformidade que o produto obteve, como CE, RoHS ou UL, que garantem que atende aos padrões da indústria e às regulamentações vigentes.
      CertificadosRoHS, CE, UKCA
Grandes descontos em ventoinhas de teto

Descrição

As nossas Estruturas para Painéis Solares são universais. Nos permite instalar qualquer painel solar com uma largura entre 100 e 113.4 cm. São muito fáceis de montar pois, dependendo do número de painéis a serem instalados em série, será fornecido o número necessário de peças de ancoragem, agrafos intermédios e agrafos finais.

A Estrutura para Painéis Solares é feita de Alumínio AL6005-T5 (Anodizado) com parafusos de aço S304 INOX A2. Esta estrutura é fixada à superfície onde vai ser instalada por meio de uma peça de ancoragem. O cliente deve adquirir separadamente os parafusos apropriados para cada aplicação, parafusos roscados, tampões químicos, parafusos de retardamento, balastros, etc. Além disso, deve ser assegurada uma boa vedação entre a peça de ancoragem e a superfície de instalação para evitar fugas.

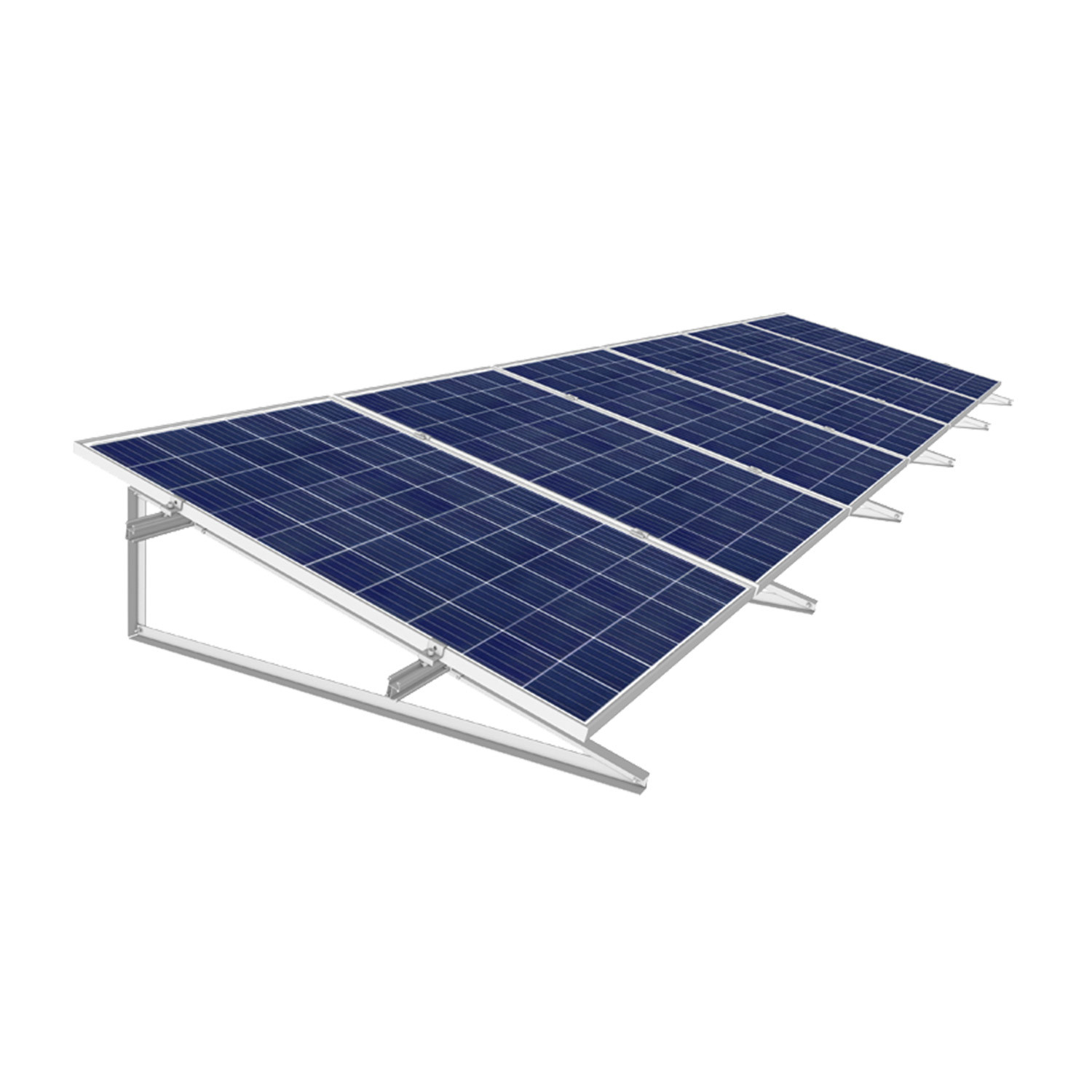

A Estrutura Inclinada 30º para Painéis Solares montados em chapa metálica e betão foi concebida para conseguir uma captação correcta da energia solar, se já tiver uma superfície inclinada para colocar a estrutura, a melhor opção seria optar pela Estrutura Coplanar para Painéis Solares que temos na web.

Esta estrutura suporta uma carga de vento de 1,5 kN/m² e cumpre a norma EN 1090-1:2009+A1:2011.


Componentes e dimensões dos kits:

* Nº de Painéis 1 : 2 x Guia de Estrutura Coplanar 115cm, , 2 x Estrutura Triangular 30º, 4 x Braçadeira Triangular, 4 x Braçadeira de Extremidade------->Dimensões de largura: 115 cm

*N.º de painéis 2: 2 x Estrutura Coplanar Guia 245 cm, 2 x Estrutura Triangular 30º, 4 x Braçadeira Triangular, 2 x Braçadeira Intermédia, 4 x Braçadeira Final ------->Dimensões largura: 245 cm

*N.º de painéis 3: 2 x Guia de estrutura coplanar 115 cm, 2 x Guia de estrutura coplanar 245 cm, 2 x Guia de estrutura de emenda, 3 x Estrutura triangular 30º, 6 x Braçadeira triangular, 4 x Braçadeira intermédia, 4 x Braçadeira de extremidade ------->Dimensões largura: 360 cm

*Nº de painéis 4: 4 x Guia de estrutura coplanar 245 cm, 2 x Guia de estrutura de emenda, 4 x Triângulo de estrutura 30º, 8 x Grampo de triângulo, 6 x Grampo intermédio, 4 x Grampo de extremidade ------->Dimensões largura: 490 cm

*N.º de Painéis 5 : 2 x Guia de Estrutura Coplanar 115 cm, 4 x Guia de Estrutura Coplanar 245 cm, 4 x Guia de Estrutura de Emenda, 5 x Estrutura Triangular 30º, 10 x Grampo Triangular, 8 x Grampo Intermédio, 4 x Grampo Final ------->Dimensões largura: 605 cm

*Nº de painéis 6 : 6 x Guia de estrutura coplanar 245 cm, 4 x Guia de estrutura de emenda, 6 x Estrutura triangular 30º, 12 x Braçadeira triangular, 10 x Braçadeira intermédia, 4 x Braçadeira de extremidade ------->Dimensões largura: 675 cm

*Nº de painéis 7 : 2 x Guia de estrutura coplanar 115 cm, 6 x Guia de estrutura coplanar 225 cm, 6 x Guia de estrutura de emenda, 7 x Estrutura triangular 30º, 14 x Braçadeira triangular, 12 x Braçadeira intermédia, 4 x Braçadeira de extremidade ------->Dimensões largura: 790 cm

*Nº de Painéis 8 : 8 x Guia de Estrutura Coplanar 225 cm, 6 x Guia de Estrutura de Emenda, 8 x Estrutura Triangular 30º, 16 x Braçadeira Triangular, 14 x Braçadeira Intermédia, 4 x Braçadeira de Extremidade ------->Dimensões largura: 980 cm

*N.º de Painéis 9 : 2 x Guia de Estrutura Coplanar 115 cm, 8 x Guia de Estrutura Coplanar 245 cm, 8 x Guia de Estrutura de Emenda, 9 x Estrutura Triangular 30º, 18 x Grampo Triangular, 16 x Grampo Intermédio, 4 x Grampo Final ------->Dimensões largura: 1095 cm

*Nº de painéis 10 : 10 x Guia de estrutura coplanar 225 cm, 8 x Guia de estrutura de emenda, 10 x Estrutura triangular 30º, 20 x Braçadeira triangular, 18 x Braçadeira intermédia, 4 x Braçadeira de extremidade ------->Dimensões largura: 1225 cm


*Esta estrutura é compatível com painéis com uma espessura entre 35 e 40 mm.

*As estruturas foram concebidas para painéis com uma largura máxima de 113,4 cm. Se tiver um painel maior, consulte a descrição das larguras totais para escolher a que melhor se adapta às suas necessidades.

*As ferragens de fixação não estão incluídas no produto.

*Certifique-se de que utiliza um bom vedante para evitar fugas.

*A percepção visual do cliente quanto a tamanhos, cores, texturas, etc., dos nossos produtos pode ser afectada por factores tais como luz ambiente, calibração do ecrã, ângulo de visão, ou pelo dispositivo de cada usuário. O cliente deve ter em conta que as devoluções efectuadas por razões não relacionadas com o funcionamento do produto, serão custeadas pelo cliente.
