Estructura Coplanar para Painéis Solares em Chapa Trapezoidal

Baixar ficha técnica

Ref. efectoLED: 92124

Ref. Fab: STRCTR-CPLNR-CHP-TRPZDL-1

Escolha Número de painéis

1

1

40,61 €

23% IVA incluído

Em Stock, envio em 24/48h

Não inclui Paineis Solares

PRO CLUB badge

É um profissional da iluminação ou uma empresa?

  • Grandes descontos sobre o PVP
  • Garantia ampliada
  • Serviços exclusivos

Compre agora e pague depois

Pagamento a crédito

Poderá desistir deste produto durante os primeiros 30 dias naturais a contar da data de receção, desde que o produto se mantenha em perfeitas condições de utilização.


Estão excluídos os produtos feitos por medida e as fitas cortadas.


Termos e condições completos aqui: Serviço Pós-venda.

Portugal Continental: Se você fizer seu pedido hoje antes das 17:00h, enviá-la-emos em 24/48h (dias úteis).


O envio será gratuito em compras superiores a 24,95 € (IVA Incl.).


Termos e condições completos aqui: Métodos de envio.

payment method image 1

payment method image 2

Na efectoLED zelamos pela sua segurança e privacidade. Utilizamos métodos de pagamento que garantem a sua segurança. Tanto os seus dados pessoais como os bancários estão protegidos com todas as medidas de segurança estabelecidas na legislação em vigor.


Mais informações: Formas pagamento.

O nosso serviço de garantia de até 5 anos garante a substituição, reparação ou reembolso de produtos defeituosos.


Encontrará a garantia exacta do produto nos detalhes técnicos.


Condições completas aqui: Serviço Pós-venda.

Não se esqueça dos acessórios 1

  • Product Inversor Solar SAJ R5 Injeção à Rede 1.5-8 kW com Controle Wifi Monofásico

    Inversor Solar SAJ R5 Injeção à Rede 1.5-8 kW com Controle Wifi Monofásico

    Em Stock, envio de 3 a 5 dias

    7 opções

    416,73 €

Downloads

  • Ficha técnica PDF

  • Manual Estructura Coplanar-ES

  • Manual 92124 PT

Certificados e selos

CertificateCertificate

Especificações técnicas

  • Número de painéis1
  • UsoExterior
  • CorCinza
  • Não incluiPaineis Solares
  • CertificadosRoHS, CE, UKCA
  • Garantia5 Anos

As nossas vantagens

  • Equipa de expertos ao seu serviço

    Atenção ao cliente personalizada

  • Envios em 24/48h

    Stock em mais de 12.000 referências

  • Garantia de até 5 anos

    Os nossos profissionais garantem-lhe a mais alta qualidade e fiabilidade

  • Os melhores preços do mercado

    Comparado com os websites mais destacados do setor

Descrição

Nossas estruturas de painéis solares são universais. Permitem-nos instalar qualquer painel solar com largura entre 100 e 113,4 cm. São estruturas muito fáceis de montar, pois dependendo da quantidade de painéis que se vão instalar em série, será fornecida a quantidade necessária de peças de ancoragem, clipes intermediários e clipes finais.

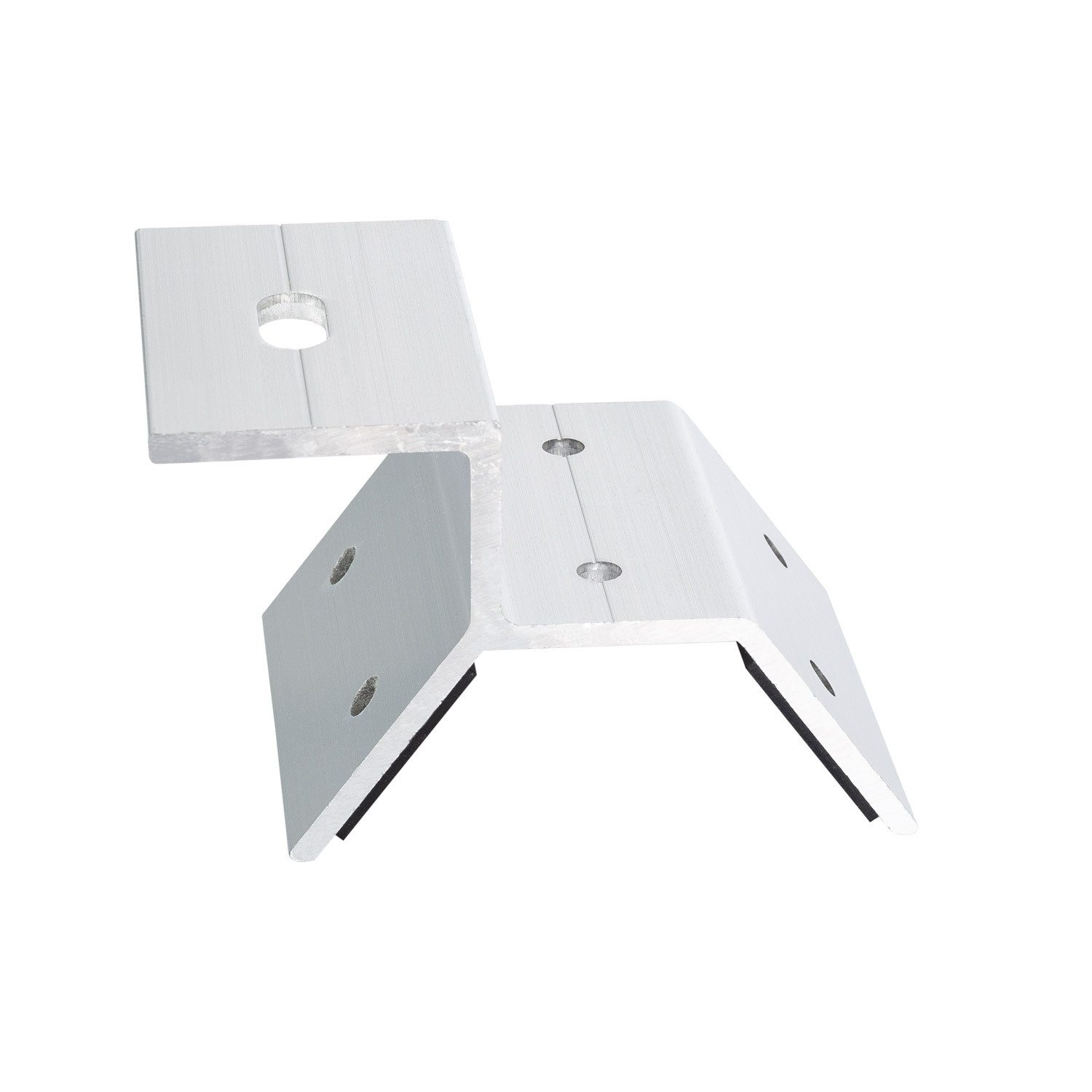

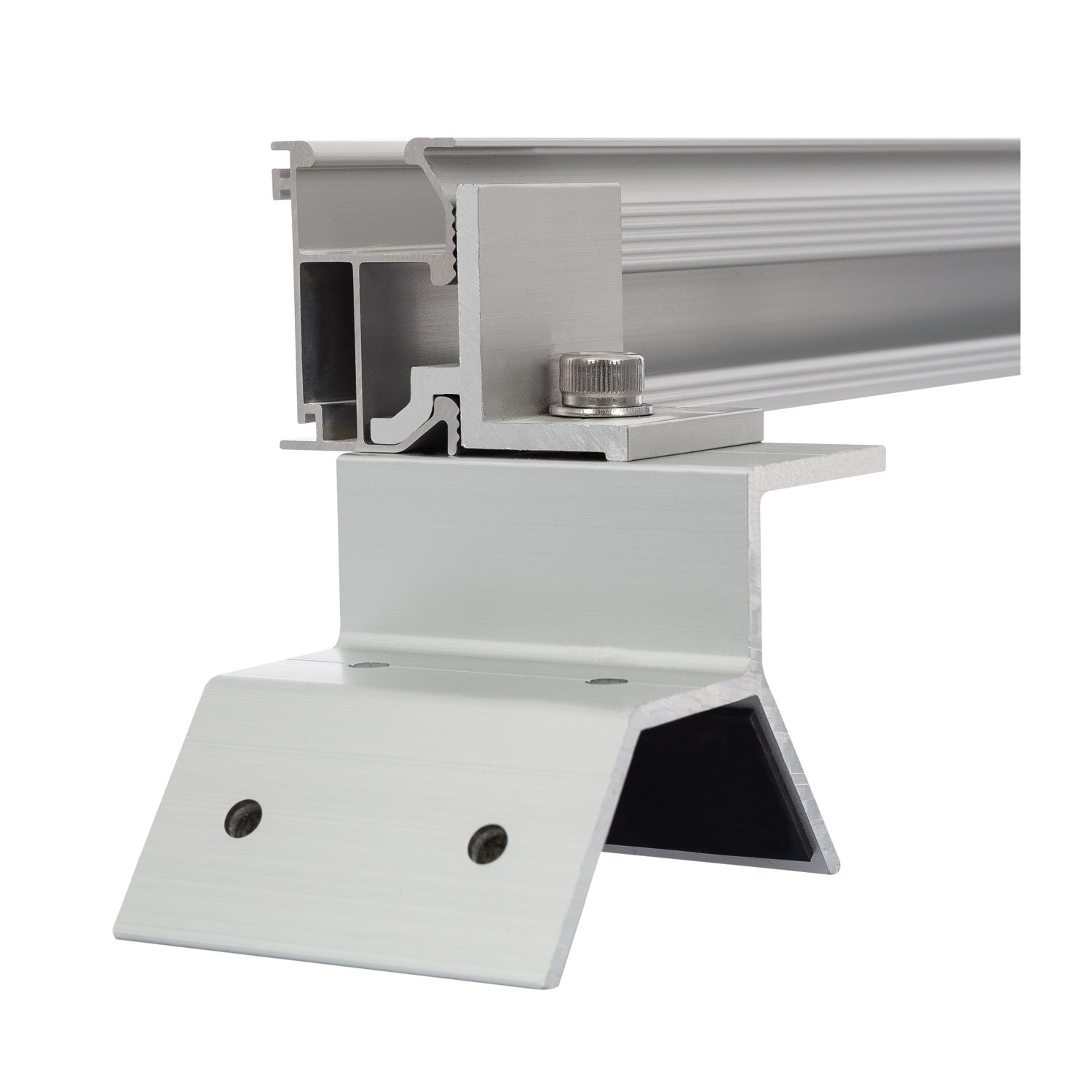

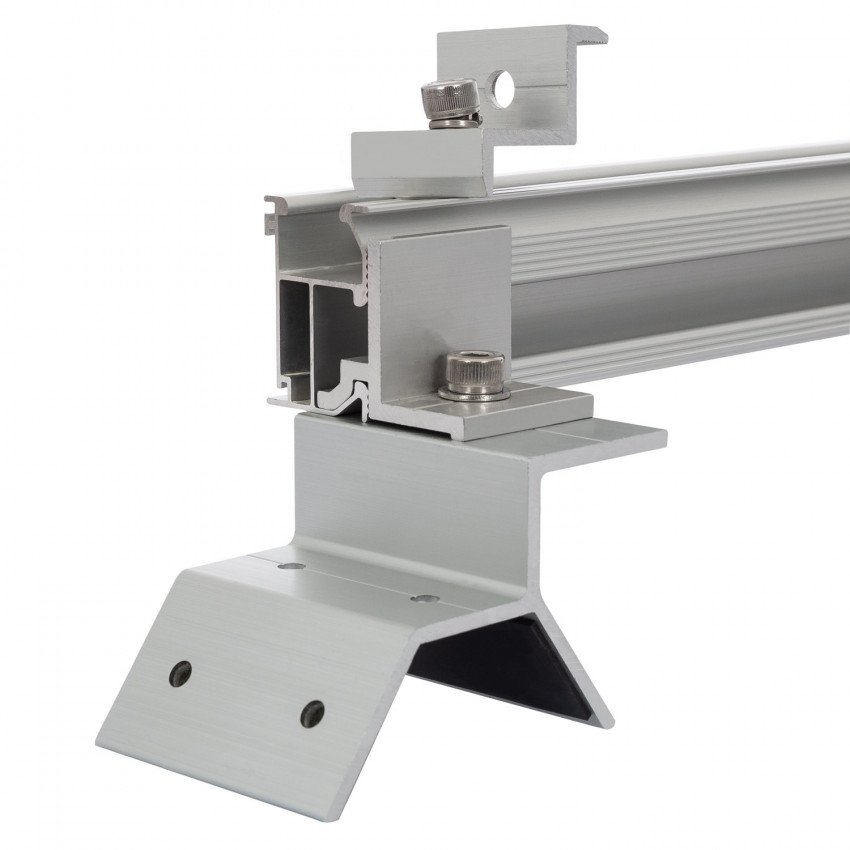

A Estrutura para Painéis Solares é fabricada em Alumínio AL6005-T5 (Anodizado) com parafusos em aço S304 INOX A2 . Esta estrutura é ancorada à superfície onde será instalada através de uma peça de ancoragem. O cliente deve adquirir separadamente as ferragens adequadas para cada aplicação, parafusos para chapa metálica, bujões químicos, parafusos de fixação, reatores, etc. Além disso, deve ser garantida uma boa vedação entre a peça de ancoragem e a superfície de instalação para evitar fugas.

Para correta captação de energia solar, os painéis solares devem ser instalados com inclinação aproximada de 30º. Caso não exista superfície inclinada, a melhor opção seria optar por uma Estrutura Inclinada de 30º para Painéis Solares.

Esta estrutura suporta uma carga de vento de 1,5 kN/m² e cumpre a norma EN 1090-1:2009+A1:2011 .

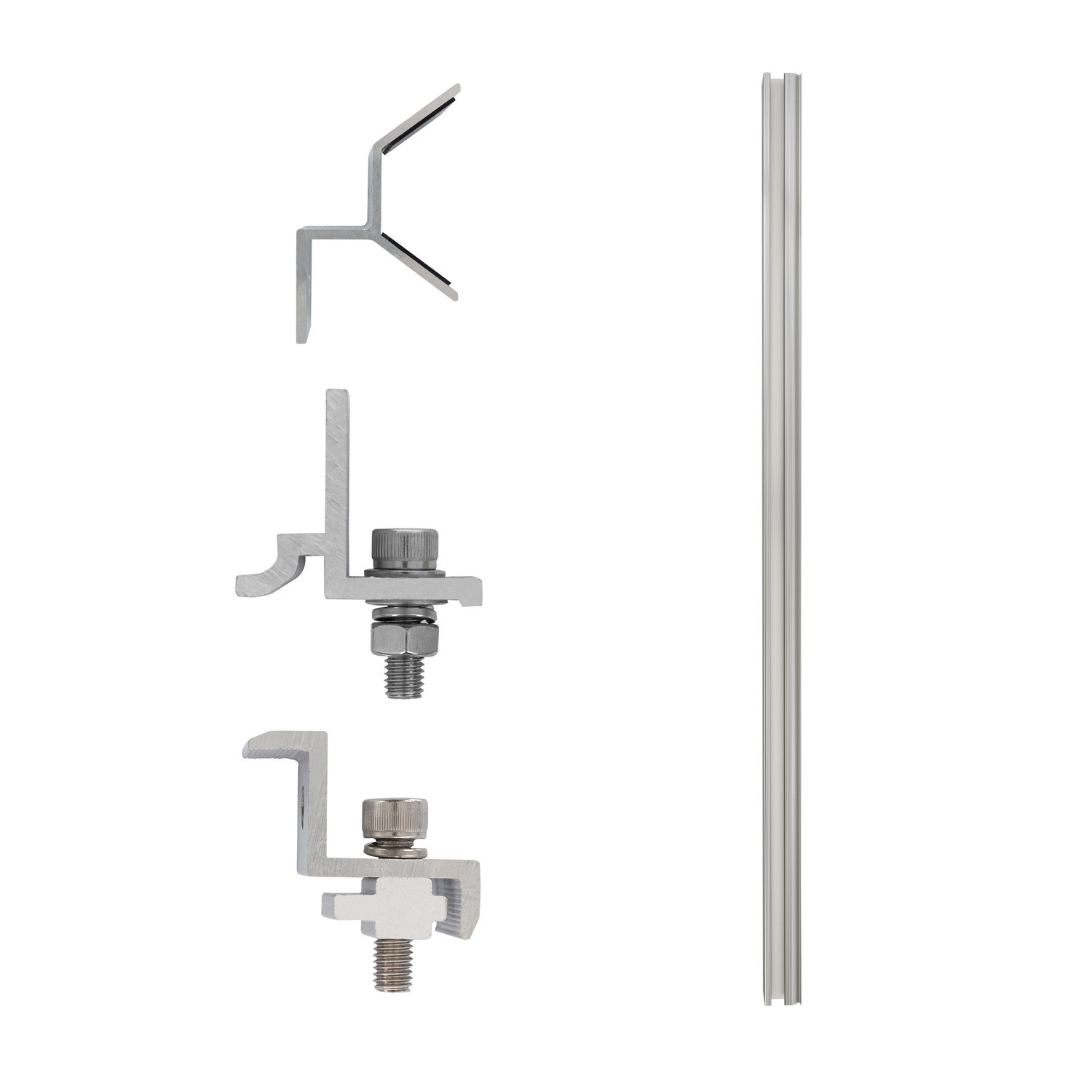

Componentes e dimensões dos Kits:

* Nº de Painéis 1
: 2 x Guia de Estrutura Coplanar 115cm, 4 x Suporte Trapezoidal, 4 x Clip Guia PRO, 4 x Clipe Final, 4 x Clip Guia PRO ---------> Dimensões da largura : 115 cm

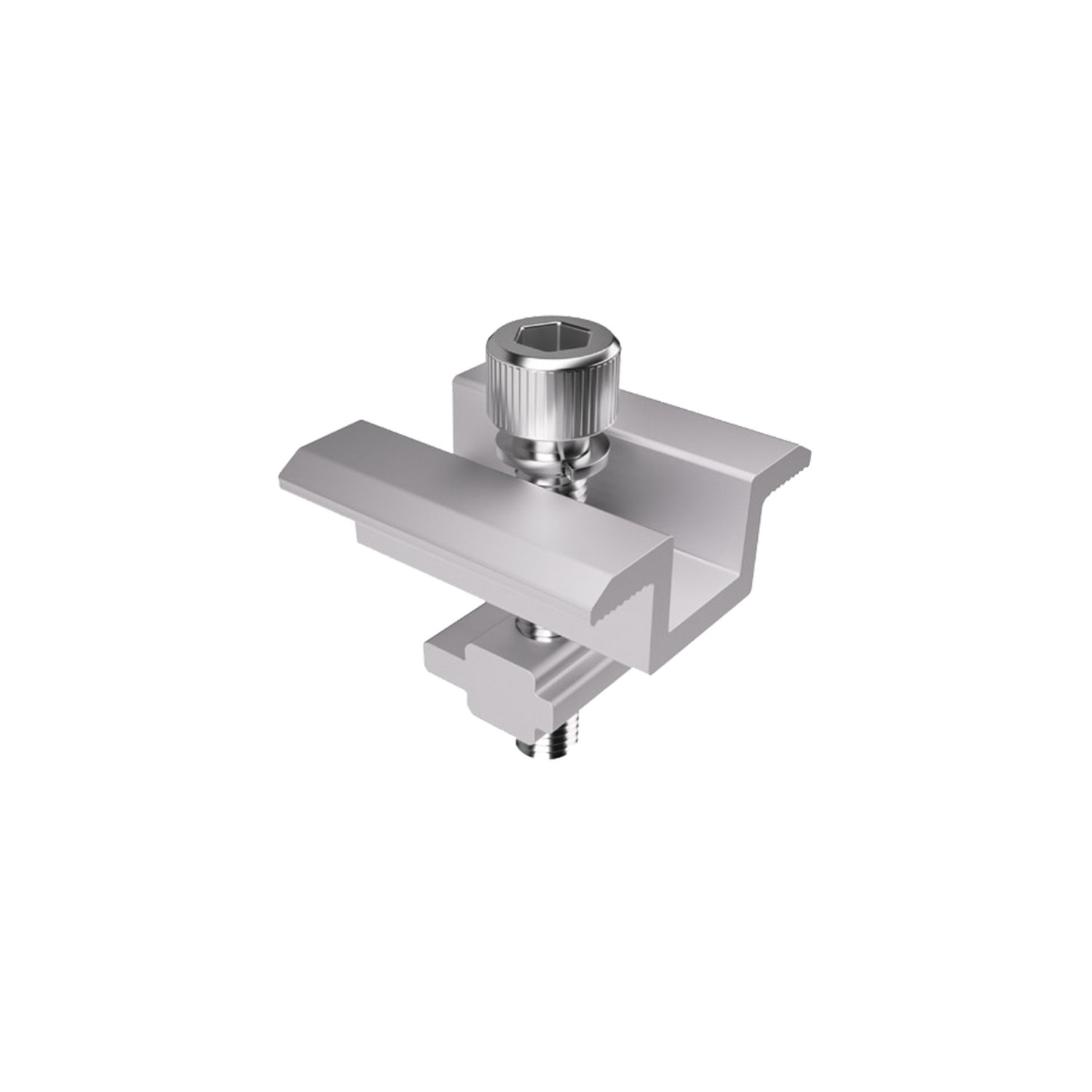

*Número de Painéis 2 : 2 x Guia de Estrutura Coplanar 245 cm, 6 x Suporte Trapezoidal, 6 x Clip Guia PRO, 2 x Clip Intermediário, 4 x Clip Final ---------> Dimensões largura : 245 cm

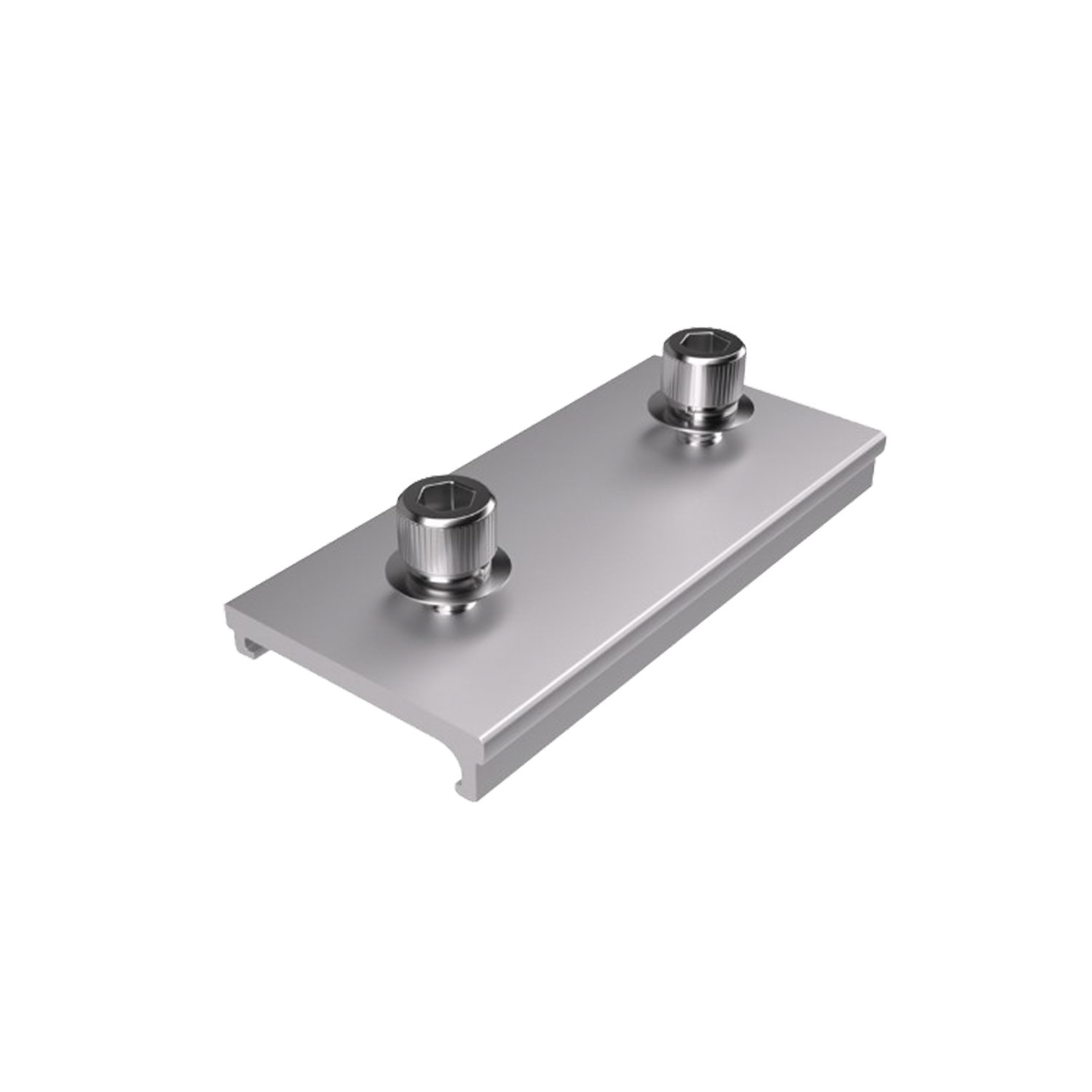

*Número de painéis 3 : 2 x guia de estrutura coplanar 115 cm, 2 x guia de estrutura coplanar 245 cm, 2 x emenda de guia de estrutura, 8 x suporte trapezoidal, 8 x clipe de guia PRO, 4 x clipe intermediário, 4 x clipe de extremidade-- -----> Dimensões largura : 360 cm

*Número de painéis 4
: 4 x guia de estrutura coplanar 245 cm, 2 x emenda de guia de estrutura, 10 x suporte trapezoidal, 10 x clipe de guia PRO, 6 x clipe intermediário, 4 x clipe de extremidade ---------> Dimensões da largura : 490cm

*Número de painéis 5 : 2 x guia de estrutura coplanar 115 cm, 4 x guia de estrutura coplanar 245 cm, 4 x emenda de guia de estrutura, 10 x suporte trapezoidal, 10 x clipe de guia PRO, 8 x clipe intermediário, 4 x clipe de extremidade-- -----> Dimensões largura : 605 cm

*Número de painéis 6
: 6 x guia de estrutura coplanar 245 cm, 4 x emenda de guia de estrutura, 12 x suporte trapezoidal, 12 x clipe de guia PRO, 10 x clipe intermediário, 4 x clipe de extremidade ---------> Dimensões da largura : 735cm

*Número de painéis 7
: 2 x guia de estrutura coplanar 115 cm, 6 x guia de estrutura coplanar 225 cm, 6 x emenda de guia de estrutura, 14 x suporte trapezoidal, 14 x clipe de guia PRO, 12 x clipe intermediário, 4 x clipe de extremidade-- -----> Dimensões largura : 790 cm

*Número de painéis 8 : 8 x guia de estrutura coplanar 225 cm, 6 x emenda de guia de estrutura, 16 x suporte trapezoidal, 16 x clipe de guia PRO, 14 x clipe intermediário, 4 x clipe de extremidade ---------> Dimensões da largura : 980 cm

*Número de painéis 9 : 2 x guia de estrutura coplanar 115 cm, 8 x guia de estrutura coplanar 225 cm, 8 x emenda de guia de estrutura, 18 x suporte trapezoidal, 18 x clipe de guia PRO, 16 x clipe intermediário, 4 x clipe de extremidade-- -----> Dimensões largura : 1095 cm

*Número de painéis 10
: 10 x guia de estrutura coplanar 225 cm, 8 x emenda de guia de estrutura, 20 x suporte trapezoidal, 20 x clipe de guia PRO, 18 x clipe intermediário, 4 x clipe de extremidade ---------> Dimensões da largura : 1225 cm

*Esta estrutura é compatível com painéis com espessura de 35 a 40 mm.
*As estruturas são projetadas para painéis com largura máxima de 113,4 cm, caso possua um painel maior verifique as larguras totais na descrição para escolher o que melhor se adapta.
*As ferragens de fixação não estão incluídas no produto.
*Certifique-se de usar um bom selante para evitar vazamentos.
