  • 5000 W
    Potência 5000 W
  • 400V AC
    Tensão 400V AC
  • IP30
    Proteção IP IP30
  • 220 mm x 210 mm x 102 mm
    Dimensões 220 mm x 210 mm x 102 mm

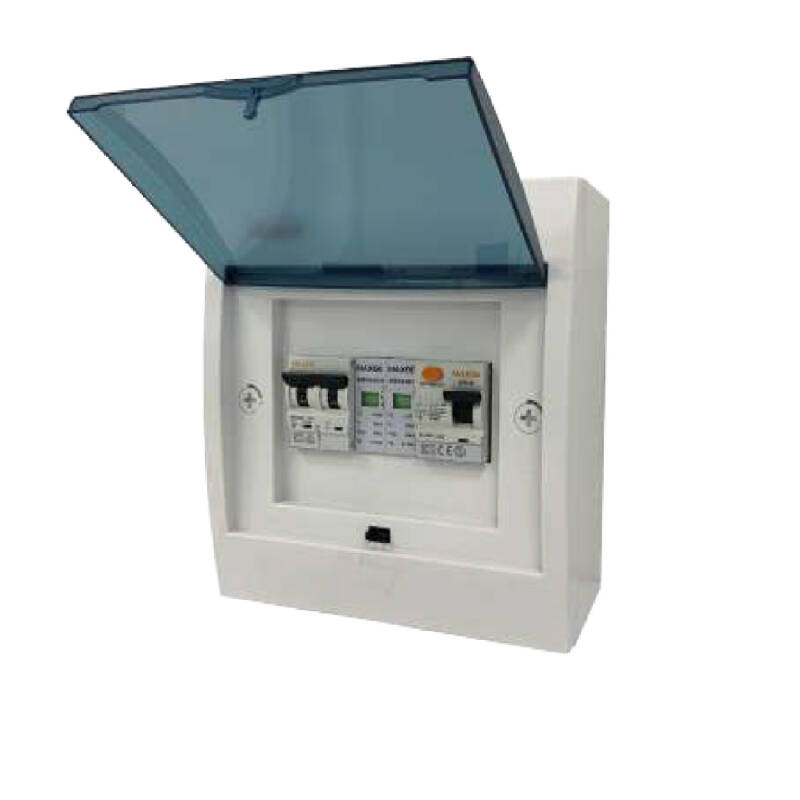

Imagem de Quadro de Proteção PV AC Trifásico 5-25kW AC MAXGE
    Imagem de Quadro de Proteção PV AC Trifásico 5-25kW AC MAXGE
    Imagem de Quadro de Proteção PV AC Trifásico 5-25kW AC MAXGE
1 / 2
  • 5000 W

    Potência

    5000 W

  • 400V AC

    Tensão

    400V AC

  • IP30

    Proteção IP

    IP30

  • 220 mm x 210 mm x 102 mm

    Dimensões

    220 mm x 210 mm x 102 mm

  • 210 mm

    Largura

    210 mm

  • 220 mm

    Altura

    220 mm

  • IK06

    Proteção IK

    IK06

  • ABS

    Material

    ABS

  • MAXGE

    Marca

    MAXGE

MAXGE

Quadro de Proteção PV AC Trifásico 5-25kW AC MAXGE

MAXGE
Baixar ficha técnica

Ref. efectoLED: 87462

Ref. Fab: MGAC5K33A030

Potência 5000 W

376,06 €

IVA incluído

Em Stock, envio de 5 a 9 dias

PRO CLUB badge

É um profissional da iluminação ou uma empresa?

  • Grandes descontos. sobre PVP
  • Garantia extendida
  • Serviços exclusivos

Compre agora e pague depois

Pagamento a crédito

    • Devoluções 30 dias

      Poderá desistir deste produto durante os primeiros 30 dias naturais a contar da data de receção, desde que o produto se mantenha em perfeitas condições de utilização.


      Estão excluídos os produtos feitos por medida e as fitas cortadas.


      Termos e condições completos aqui: Serviço Pós-Venda.

    • Envio grátis 24h

      Portugal Continental: Se você fizer seu pedido hoje antes das 14:00h, entregaremos em 48/72h (dias úteis).


      O envio será gratuito em compras superiores a 29,95 € (IVA Incl.).


      Termos e condições completos aqui: Método de envio.

    • Pagamentos 100% seguros

      payment method image 1

      payment method image 2

      Na efectoLED zelamos pela sua segurança e privacidade. Utilizamos métodos de pagamento que garantem a sua segurança. Tanto os seus dados pessoais como os bancários estão protegidos com todas as medidas de segurança estabelecidas na legislação em vigor.


      Mais informações: Formas de pagamento.

    • Garantia de até 5 anos

      O nosso serviço de garantia de até 5 anos garante a substituição, reparação ou reembolso de produtos defeituosos.


      Encontrará a garantia exacta do produto nos detalhes técnicos.


      Termos e condições completos aqui: Serviço Pós-Venda.

Dimensões

  • Peso1.04 kg
  • Comprimento102 mm
  • Largura210 mm
  • Altura220 mm

Downloads

  • pdf file

    Ficha técnica PDF

Certificados e selos

CertificateCertificateCertificate

Especificações técnicas

  • Especificações do Produto

    • CertificadosCE, RoHS, UKCA
    • Garantia3 anos
    • MarcaMAXGE
    • Série de ProdutosMGAC

  • Funcionalidades mecânicas

    • Grau de proteção que o produto oferece contra impactos físicos. É medido em uma escala de IK00 a IK10, sendo IK10 o nível mais alto de resistência a impactos e danos mecânicos.
      Proteção IKIK06
    • A proteção IP indica o nível de resistência de um produto contra poeira e água. Quanto maior o número, mais protegido está.
      Proteção IPIP30
    • Faixa de temperatura na qual o produto pode operar de forma ideal, garantindo seu desempenho sem superaquecimento ou danos.
      Temperatura Ambiente de Trabalho-25 °C~+55 °C
    • UsoInterior

  • Funcionalidades elétricas

    • Classe Isolamento ElétricoII
    • Potência5000 W
    • Nível de voltagem necessário para que o produto funcione corretamente.
      Tensão400V AC

  • Materiais e acabamentos

    • CorBranco
    • MaterialABS

Descrição

O Quadro de Proteção PV Trifásico 5-25kW AC MAXGE permite controlar, comandar e proteger todos os circuitos à parte de corrente alternada (AC) que estão conectados a ele. É um quadro especialmente recomendado para instalações de energia solar fotovoltaica.


Este Quadro de Protecção PV Trifásico 5-25kW AC MAXGE possui uma caixa de proteção geral (CGP) em ABS isolante autoextinguível onde estão alojadas todas as proteções necessárias para proteger as pessoas e a instalação conectada.


A abertura da porta para acesso aos elementos de proteção é de 110º.


*Cumpre as normas IEC60670 e IEC62208


COMPOSIÇÃO INTERNA:
- Interruptor magnetotérmico 4P, 6kA, curva C
- Interruptor diferencial 4P com sensibilidade de 30mA, Classe A, Altamente Imunizado
- Limitador de sobretensões 4P, tipo 2, In=40kA, Up=2kV


Referência:
Potência 5kW- MGAC5K33A030
Potência 10kW- MGAC10K33A030
Potência 20kW- MGAC20K33A030
Potência 25kW- MGAC25K33A030
